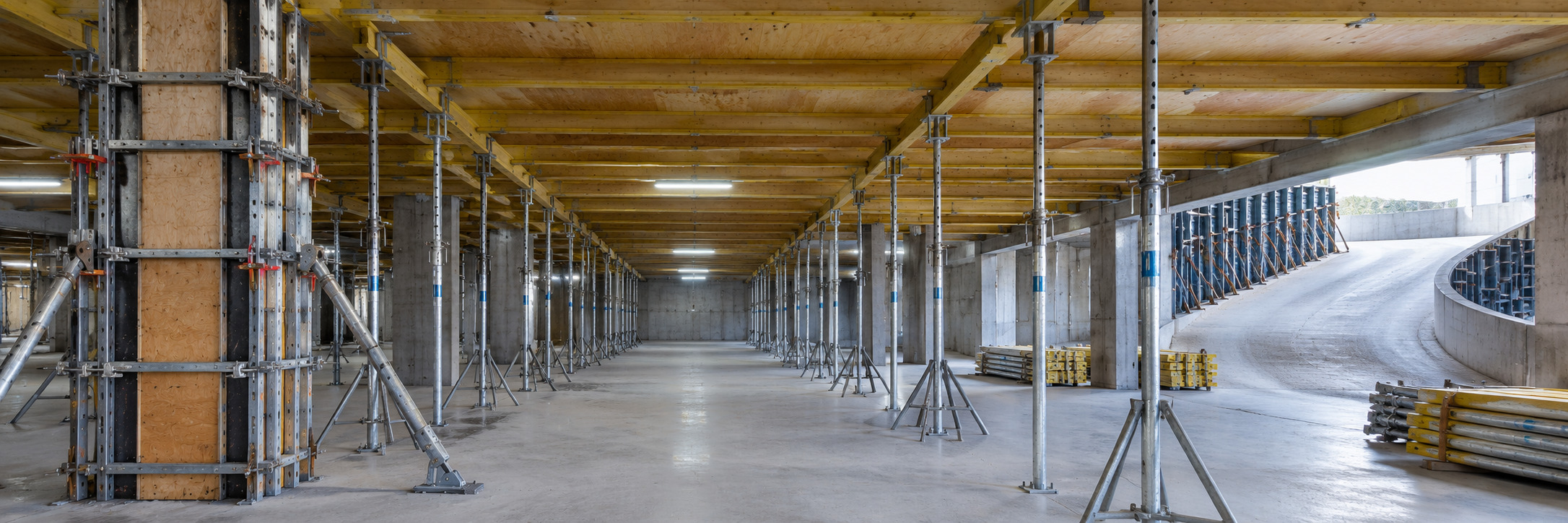

Опалубка для подземных паркингов и стилобатов

Компания «Статика-С» сдает в аренду опалубку для подземных паркингов и стилобатов жилых комплексов, бизнес-центров и торговых центров. Строительство подземного паркинга ведут теми же монолитными циклами, что и надземную часть здания, поэтому комплект собирают из систем парка под фундаментную плиту, стены, колонны, перекрытия и рампы. Расчет по чертежам бесплатный и занимает 1–2 рабочих дня, оборудование отгружают со складов в Московской области в день подписания договора и оплаты.

Опалубка для подземного паркинга: из чего собирается комплект

Подземную часть здания бетонируют в несколько циклов, и на каждый приходится своя система. Сначала заливают фундаментную плиту, затем стены по контуру и колонны, после них перекрытие, которое у паркинга под двором становится основанием для благоустройства. Комплект подбирают в том же порядке:

• для фундаментной плиты щиты ставят только по периметру и на границах захваток, высоту щита подбирают по толщине плиты, а состав комплекта описан на странице аренды опалубки для фундамента;
• стены с доступом с двух сторон набирают крупнощитовой опалубкой панелями до 6 м в длину и 3,6 м в высоту, которые монтируют краном, а приямки и узлы вручную собирают мелким щитом массой до 50 кг;
• у стен вплотную к ограждению котлована подхода со стороны грунта нет и установить стяжки невозможно, поэтому применяют контрфорсную опалубку, которая передает давление смеси через рамы на анкеры в основание;
• колонны сечением от 200×200 до 1000×1000 мм собирают из универсальных щитов опалубки колонн;
• под перекрытия ставят телескопические стойки с балками и фанерной палубой, объемную опалубку CupLock или столы перекрытия в зависимости от высоты этажа и толщины плиты.

При строительстве паркинга под кварталом подземный уровень делят на захватки, и пока стеновой комплект работает на одной из них, комплект для перекрытий установлен на другой. Ниже собраны системы, которые чаще всего входят в такой комплект. Количество элементов инженер бесплатно рассчитывает по чертежам.

Встроенный подземный паркинг под жилым домом

Встроенный подземный паркинг занимает нижний уровень корпуса и часто выходит за его контур под двор. Фундаментная плита у паркинга и корпуса общая, поэтому захватки подземной части планируют вместе с надземными, и после выхода на нулевую отметку часть комплекта переходит на типовой этаж без возврата на склад. Такой график инженер закладывает по проекту подземного паркинга жилого дома. Комплекты для надземной части описаны на странице опалубки для жилых домов и ЖК.

Паркинг в стилобате

Что такое стилобат в строительстве, удобно пояснить на примере жилого квартала. Корпуса комплекса стоят на общей приподнятой над землей платформе, которая вместе с фундаментом служит им основанием. Эту платформу и называют стилобатом. Стилобатная часть здания вмещает парковку, коммерческие и технические помещения, а на ее кровле часто устраивают двор с озеленением и проездами.

Стилобат с парковкой отличается от паркинга под одним корпусом площадью и нагрузкой. Площадь перекрытия здесь больше, захватки повторяются, поэтому комплект выгоднее переставлять крупными блоками. Кровля стилобата эксплуатируемая, на перекрытие передается вес грунта благоустройства и покрытий, а если проектом предусмотрен проезд пожарной техники, то и нагрузка от нее. Опоры под такой плитой ставят с меньшим шагом, а при толщине плиты больше 300 мм телескопических стоек уже недостаточно.

Устройство стилобата: порядок бетонирования

Последовательность та же, что у подземного паркинга. Сначала бетонируют плиту, потом стены и колонны, затем перекрытие. Опалубку вышележащих конструкций устанавливают после того, как бетон наберет 2,5 МПа (п. 5.4.3 СП 70.13330.2012). Щиты стен и колонн допускается снимать уже при 0,5 МПа, а стойки под перекрытием остаются дольше, так как при пролете до 6 м распалубка допускается при 70 % проектной прочности, а при пролете свыше 6 м при 80 % (таблица 5.11 того же свода правил). Поэтому на стилобате с крупной сеткой колонн комплектов для перекрытий требуется больше, чем стеновых.

На больших повторяющихся участках плиты устройство стилобата ускоряют столы перекрытия, которые переставляют укрупненными блоками без полной разборки. Телескопические стойки ставят у стен, рамп и проемов, где геометрия меняется, а при высоте этажа больше 4,5 м или толщине плиты больше 300 мм монтируют систему CupLock.

Сетка колонн, высота этажа и перекрытия паркинга

Сетку колонн для паркинга назначают с учетом машиномест и проездов, поэтому пролеты здесь часто шире, чем в жилой части здания. Шаг колонн в паркинге определяет, сколько комплектов опалубки колонн одновременно работает на захватке и как раскладывают балки перекрытия. Щиты опалубки колонн бывают высотой 3,0, 3,3 и 4,5 м, а колонны паркинга высотой от 3 до 6 м собирают в два яруса. Армирование колонн подземного паркинга выполняют до установки щитов, после чего щиты закрывают и выверяют подкосами.

От высоты этажа подземного паркинга зависит, какую систему ставят под перекрытие. До 4,5 м достаточно телескопических стоек, рассчитанных на плиту толщиной до 300 мм, несущая способность одной стойки не более 700 кг. При большей высоте или более толстой плите применяют систему CupLock. Ее стойка при раскреплении горизонтальными связями через 0,5 м выдерживает 6,125 т, а сама система подходит и для плит толщиной более 1 м. Для плиты перекрытия паркинга под двором с благоустройством этот вариант проверяют в первую очередь. Подбор стоек по высоте и нагрузке разобран в статье о выборе телескопических стоек.

Опалубка рампы

Рампа в подземный паркинг состоит из наклонной плиты и боковых стен въезда. Опалубку рампы под наклонную плиту собирают на телескопических стойках, которые выставляют на разную высоту по уклону, и по той же линии укладывают балки и палубу. Боковые стены прямой рампы бетонируют стеновыми щитами, а участок у ограждения котлована контрфорсной системой.

Если рампа паркинга криволинейная или спиральная, ее стены в плане описывают дугу. Их набирают радиальной опалубкой «Гамма-Радиус» из дугообразующих элементов шириной 300 и 350 мм и высотой 3 или 3,3 м, минимальный радиус 3 м. Элементы устанавливают парами, внешний и внутренний, поэтому объем комплекта определяется длиной обеих дуг.

Дополнительное оборудование для подземной части

Палубу перекрытий и рамп обновляют ламинированной фанерой, аренда которой стоит 140 ₽ за квадратный метр в месяц. Если подземную часть бетонируют зимой, к комплекту добавляют станцию прогрева КТПО-80 мощностью 80 кВА, которая работает при температуре до минус 40 °C. Открытые края перекрытия стилобата закрывают защитно-улавливающими сетками. Перечисленные ниже позиции отгружаются тем же рейсом и оформляются одним договором.

Условия и стоимость аренды

Оплата принимается банковским переводом на расчетный счет, с НДС и без НДС. Стеновые щиты и опалубка колонн тарифицируются за квадратный метр в месяц, контрфорсные и радиальные элементы поштучно, CupLock за квадратный метр на метр высоты. Ставки собраны в прайс-листе. Итоговую стоимость комплекта для паркинга специалист рассчитывает с учетом числа захваток и срока аренды.

Минимального срока аренды нет, комплект можно взять целиком или поэлементно, залог равен месячной ставке. При аренде на 2–3 месяца действует скидка 5 %, от трех месяцев 10 %, а простой между заливками не оплачивается, если оформлены арендные каникулы. Доставка выполняется по Москве и Московской области, Санкт-Петербургу и Ленинградской области, в другие регионы оборудование отправляют транспортными компаниями (подробнее на странице доставки и оплаты).

Расчет комплекта по проекту подземного паркинга

Инженер рассчитывает давление бетонной смеси на стены и нагрузку на перекрытие, готовит раскладку, спецификацию и график движения опалубки по захваткам. Для расчета понадобятся:

• планы и разрезы подземных этажей с отметками плиты и перекрытий;
• сетка колонн, их сечения и высоты этажей;
• толщина фундаментной плиты, стен и перекрытий;
• схема захваток, план рамп и сроки работ.

Оборудование парка соответствует ГОСТ 34329-2017, работы ведутся по СП 70.13330.2012. Объемно-планировочные решения паркинга, в том числе уклоны рамп, задает проект по СП 113.13330.2023 «Стоянки автомобилей», раскладку опалубки инженер строит по этому проекту. Ориентировочную стоимость комплекта можно оценить в калькуляторе аренды.

Как заказать опалубку для подземного паркинга

Комплект собирают из систем парка под конструкции подземной части, инженер проверяет его расчетом, после чего оборудование отгружают на объект в день оплаты. Направьте чертежи на расчет через форму на сайте или позвоните по номеру 8 (495) 230-23-10 для Москвы и Московской области либо 8 (812) 240-13-23 для Санкт-Петербурга и Ленинградской области.
