Аренда опалубки лифтовых шахт

Распалубочный угол от 3150 руб. шт. /мес Заказать

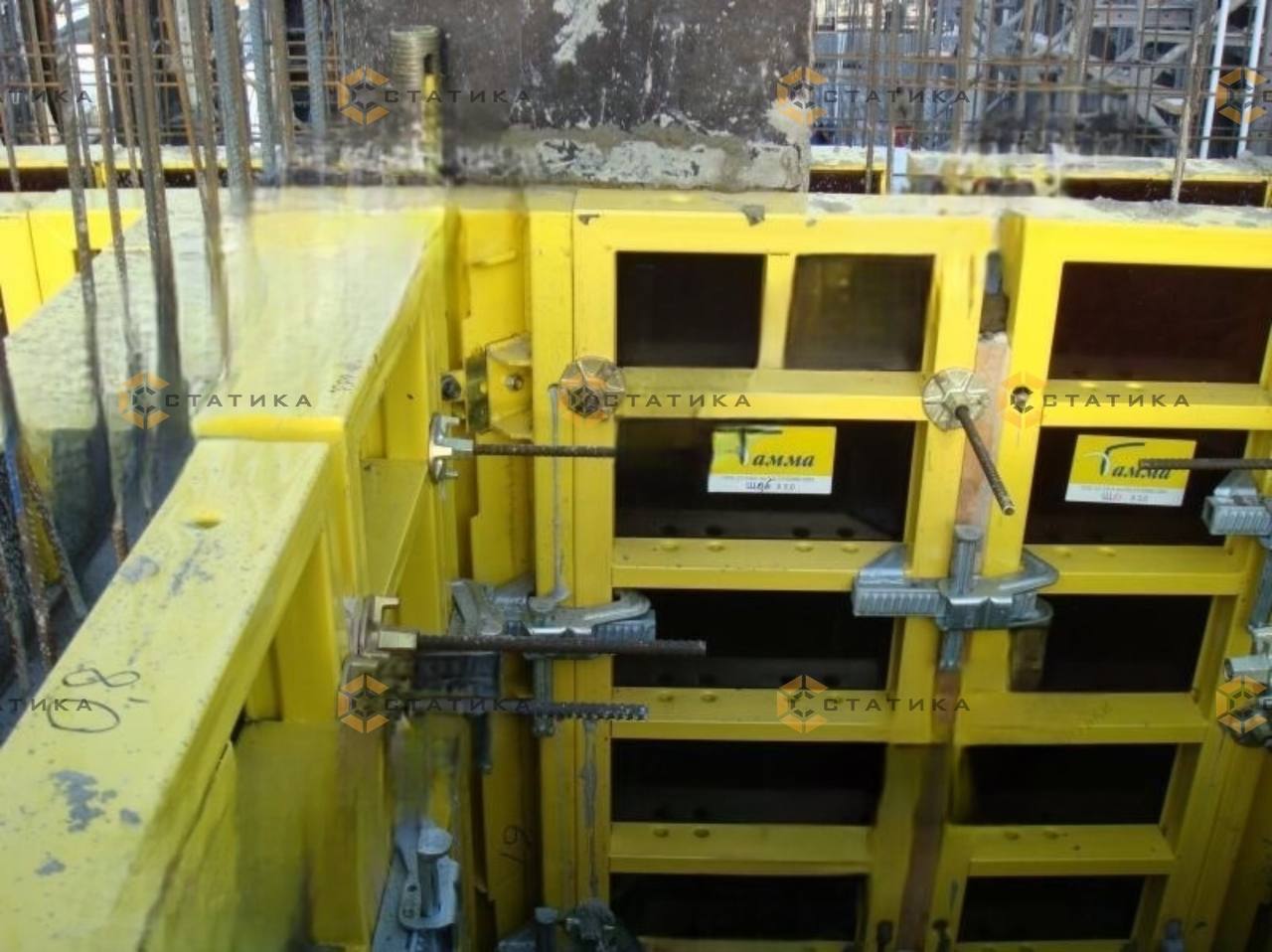

Опалубка лифтовых шахт формирует замкнутый контур лифтового ядра при возведении монолитного каркаса. Перед монтажом кабины и подъемного механизма в здании должно быть готово вертикальное пространство шахты, и бетонируется оно ярусами, поэтажно. Основой системы служат линейные щиты, а шахтной ее делают два специальных элемента.

Специальные элементы системы

• Шарнирный угол. В конструкцию формы входят два контура, внешний и внутренний, собранные из стандартных и линейных щитов. В углах внутреннего вмонтированы 8 шарниров и распоры, за счет которых контур складывается при распалубке.
• Распалубочный угол. Облегчает демонтаж при переносе системы на следующий монтажный уровень. В конструкции используется винтовой механизм, поэтому операция выполняется гаечным ключом.

Монолитная стена шахты создается заливкой бетона в пространство между щитами внешнего и внутреннего контуров. От стеновой опалубки система отличается тем, что внутренний контур не разбирается поэлементно на каждом ярусе: после набора прочности его отводят от бетона винтовым механизмом, краном переставляют выше и окончательно извлекают на верхнем уровне.

Распалубочный угол: назначение и параметры

Распалубочный угол решает главную сложность бетонирования в замкнутом контуре. Распалубка наружу здесь невозможна, поэтому щиты отводят внутрь. Винтовой механизм угла сжимает внутренний контур, щиты отходят от бетона, и собранная секция целиком поднимается на следующий ярус.

В аренду отгружаются углы двух высот, 3,0 и 3,3 м, под соответствующую высоту этажа. На прямоугольную шахту требуется четыре угла, по одному на каждый угол внутреннего контура. Точное количество зависит от сечения шахты и числа ярусов в захватке.

Как проходит бетонирование шахты по ярусам

• Сборка внутреннего контура. Контур собирается на распалубочных углах и линейных щитах, выставляется по проектному сечению шахты и раскрепляется распорами.
• Монтаж внешнего контура. Снаружи монтируется второй контур, оба стягиваются между собой, геометрия проверяется до подачи бетона.
• Бетонирование. Бетон подается в пространство между контурами, уплотняется, конструкция выдерживается до набора распалубочной прочности.
• Распалубка. Внешний контур снимается, внутренний сжимается винтовым механизмом распалубочных углов и отходит от бетона без поэлементной разборки.
• Перестановка на следующий ярус. Секция поднимается краном выше, цикл повторяется до верха шахты, где систему извлекают окончательно.

Отсюда основной эффект системы: на каждом ярусе время расходуется на перестановку секции, а не на повторную сборку и разборку контуров.

Для каких конструкций подходит опалубка замкнутого контура

Лифтовая шахта — самый частый, но не единственный случай. Та же система работает везде, где бетонируется вертикальная конструкция с замкнутым сечением и распалубка наружу невозможна:

• шахты лифтов и лифтовые ядра жилых и офисных зданий;
• вентиляционные и коммуникационные шахты;
• лестнично-лифтовые узлы;
• ядра жесткости монолитного каркаса;
• монолитные приямки и замкнутые технические помещения.

Сечение и высота этажа у таких конструкций различаются, поэтому комплект собирается под конкретный проект, а не подбирается типовым.

Преимущества

• высокая скорость распалубки за счет винтового механизма;
• перемещение системы на следующий ярус без полного демонтажа;
• последовательное наращивание высоты конструкции;
• сокращение сроков прохождения захватки;
• ровная поверхность стен шахты;
• безопасность работ в замкнутом контуре.

Комплектация

При заливке лифтовых шахт используется подъемно-переставная опалубка. Ее элементами являются:

• наружный и внутренний контуры, собранные из стандартных щитов;
• распалубочные или разъемные углы;
• угловые балки;
• винтовые раскосы;
• рабочие площадки.

Линейные щиты контуров — элементы мелкощитовой стеновой опалубки, поэтому один и тот же парк щитов работает и на стенах здания, и на шахте. Палуба закрывается ламинированной фанерой.

Стоимость аренды опалубки лифтовых шахт

Цена указана за распалубочные углы. Линейные щиты контуров тарифицируются по ставкам стеновой опалубки, поэтому итоговая сумма зависит от сечения шахты, высоты этажа и числа захваток. Полный перечень позиций — в прайс-листе, условия отгрузки и вывоза — в разделе доставка и оплата.

Рассчитать стоимость аренды опалубки →

Расчет комплектации по проекту

Число распалубочных углов, линейных щитов и раскосов определяется сечением шахты и высотой этажа. Комплект, подобранный по аналогии с другим объектом, обычно не подходит: при недоборе останавливается захватка, при переборе оплачивается неиспользуемое оборудование.

Что входит в расчет:

• схема раскладки контуров под проектное сечение шахты;
• спецификация: распалубочные углы, линейные щиты, угловые балки, винтовые раскосы, рабочие площадки;
• стоимость аренды комплекта на нужный срок с учетом залога;
• порядок перестановки секции по ярусам.

Пришлите планы этажа и разрез по шахте, инженерный отдел подготовит расчет. Услуга бесплатная. Подробнее об устройстве системы — в статье «Опалубка лифтовых шахт: особенности, монтаж и преимущества».

Отправить проект на расчет →
