MAXОпалубка для резервуаров и емкостных сооружений
Компания «Статика-С» сдает в аренду опалубку для резервуаров, емкостей очистных сооружений, градирен и других конструкций криволинейной и прямоугольной формы. Отдельной резервуарной системы в парке нет, комплект собирают из систем общего назначения под форму стены и глубину заложения. Опалубка емкостных сооружений рассчитывается инженером по чертежам бесплатно, а отгрузка со склада в Московской области производится в день оплаты.
Какая опалубка применяется для резервуаров и емкостных сооружений
Выбор опалубки зависит от формы стенки в плане, высоты яруса и доступа ко второй стороне конструкции. Цилиндрические стены набирают радиальной системой «Гамма-Радиус», прямые протяженные участки крупнощитовой опалубкой стен, а приямки и узлы сложной геометрии собирают мелким щитом вручную. Когда подход со второй стороны закрыт грунтом, применяют контрфорсную одностороннюю систему.
Опалубка емкости почти всегда составная, одна система формирует стены, другая работает на перекрытии или днище. Плиту перекрытия поддерживает объемная система Cup Lock либо телескопические стойки. Оборудование рассчитано на многократную оборачиваемость, поэтому опалубка бетонных резервуаров чаще арендуется, чем приобретается под один объект.

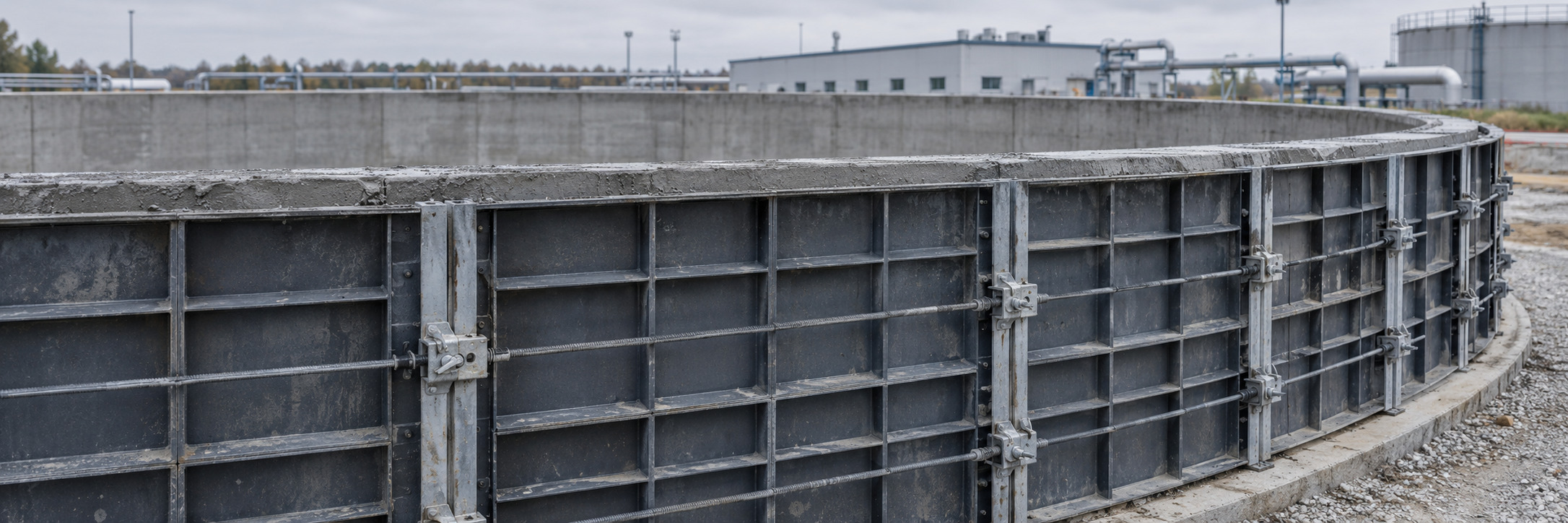

Опалубка круглых и цилиндрических резервуаров
Кольцевую стенку набирают из дугообразующих элементов шириной 300 и 350 мм, высота 3 или 3,3 м. Их выставляют в проектный радиус и фиксируют замками, минимальное значение 3 м, то есть система работает на сооружениях диаметром от 6 м. Палуба из влагостойкой ламинированной фанеры закреплена на стальном каркасе толщиной 3,5 мм, расчетная допустимая нагрузка на щит от бетонной смеси 90 кН/м².
Опалубка круглого резервуара собирается парами элементов, внешним и внутренним, поэтому объем комплекта определяет длина обеих окружностей. Масса элемента 90-95 кг, для перестановки яруса требуется грузоподъемная техника. Опалубка градирни и дымовой трубы собирается по той же схеме, геометрия у этих сооружений кольцевая.
Опалубка стен резервуара в прямоугольных и заглубленных конструкциях
Протяженные прямые участки набирают крупным щитом, панель до 6 м в длину и 3,6 м в высоту монтируется краном целиком при средней массе 50-60 кг на квадратный метр. Мелкий щит весит не более 50 кг по ГОСТ 23477-79 и ставится вручную, поэтому его применяют в приямках, лотках и других стесненных участках.
Опалубку стен резервуара переставляют ярусами, раскладку считают на захватку, а периметр целиком в расчет не закладывают. Опалубка резервуаров для воды воспринимает давление бетонной смеси, которое растет с высотой яруса, поэтому шаг стяжек назначают расчетом. Такие сооружения возводят на площадках водоканалов и промышленных предприятий, где расположение рабочих швов и стяжек согласуют с проектом.
Заглубленная конструкция чаще всего бетонируется односторонне, со стороны котлована подход к стене закрыт. Контрфорсная система воспринимает давление через рамы и анкеры в основание, высота бетонирования достигает 6 м, сквозные стяжки при такой схеме не требуются.
Ниже собраны системы, между которыми выбирают при бетонировании стен. Расчет количества элементов по чертежам выполняется бесплатно.
Опалубка для очистных сооружений, КНС, градирен и силосов
На площадке водоканала в одном заказе нередко встречаются сразу несколько типов конструкций, круглые отстойники, прямоугольные камеры и заглубленные шахты. Опалубка очистных сооружений поэтому комбинированная, кольцевые стены набирают радиальными элементами, прямые участки крупным или мелким щитом.
Канализационные насосные станции (КНС) возводят в котловане, где подход ко второй стороне стены закрыт грунтом. Опалубка КНС в этой схеме односторонняя, элементы крепят анкерами в ранее забетонированное днище, а ярусы переставляют по мере набора прочности.
Опалубка силоса в сборке отличается от комплекта на резервуар диаметром и числом элементов. Опалубка водонапорной башни требует поярусного перемещения комплекта по высоте, поэтому в спецификацию закладывают запас на перестановку, а срок аренды зависит от числа циклов.
Дополнительное оборудование для работ на резервуарах
Палубу обновляют ламинированной фанерой, аренда стоит 140 ₽ за квадратный метр в месяц, продажа от 400 ₽. Замки, стяжные болты, гайки, подкосы и анкеры арендуются отдельно, если основная часть систем на объекте уже есть.
Зимой бетонирование ведут с прогревом, станция КТПО-80 мощностью 80 кВА сдается от 1200 ₽ в сутки и работает в диапазоне от плюс 10 до минус 40 °C. Для доступа к верхним ярусам применяют строительные леса ЛРСП-100 и вышки-туры. Позиции ниже отгружаются тем же рейсом и оформляются одним договором.
- Ламинированная фанера — обновление палубы перед новым циклом, 140 ₽/м² в месяц.
- Комплектующие для опалубки — замки, стяжные болты, гайки, подкосы, анкеры, балки, по прайс-листу.
- Станция прогрева бетона КТПО-80 — зимний цикл бетонирования при температуре до минус 40 °C, от 1200 ₽ в сутки.
- Строительные леса ЛРСП-100 — доступ к верхним ярусам стены и работы после распалубки, по прайс-листу.
- Вышки-туры — точечные работы на высоте без сборки лесов по всему периметру, по прайс-листу.
Условия и стоимость аренды опалубки для резервуаров
Договор заключается с юридическим лицом, компания работает с НДС. Аренда опалубки для резервуаров тарифицируется по каждой позиции отдельно, стеновые щиты за квадратный метр в месяц, радиальные и контрфорсные элементы поштучно. Объемная опалубка Cup Lock стоит от 180 ₽ за м² на метр высоты, палуба из фанеры добавляет 140 ₽ за м², комплект перекрытий сдается по 260 ₽ за м² без фанеры и 400 ₽ в полной комплектации. Полный перечень позиций собран в прайс-листе сайта.
Комплект арендуют целиком или поэлементно. Минимального срока компания не устанавливает, отгрузка производится в день подписания договора и подтверждения оплаты. При сроке от двух до трех месяцев действует скидка 5 %, от трех месяцев 10 %, комплексный заказ нескольких систем на один объект дает еще 10 %, между заливками оформляются арендные каникулы, чтобы простой не оплачивался.
Доставка организована по Москве и Московской области, а также Санкт-Петербургу и Ленинградской области, в другие регионы оборудование отправляют транспортными компаниями. Итоговую ставку по комплекту специалист рассчитывает индивидуально.
Расчет комплекта по вашему проекту
Инженер рассчитывает давление бетонной смеси для заданной высоты яруса, готовит раскладку элементов по чертежам, составляет спецификацию и график перестановки, при необходимости обеспечивает шеф-монтаж на объекте. Расчет бесплатный, коммерческое предложение готовится за один-два рабочих дня.
Опалубка для емкостных сооружений подбирается под конкретный проект, для расчета потребуются:
- план и разрезы сооружения с отметками днища и верха стены;
- диаметр или габариты в плане и толщина стенки;
- глубина заложения и принятая схема бетонирования, односторонняя или двусторонняя;
- схема захваток, порядок работ и планируемые сроки.
Оборудование парка отвечает требованиям ГОСТ 34329-2017 «Опалубка. Общие технические условия». Емкостные сооружения, силосы и водонапорные башни проектируют по СП 43.13330.2012 «Сооружения промышленных предприятий», объекты канализации по СП 32.13330.2018, и требования этих документов учитывают при согласовании раскладки и графика распалубки.
Как заказать опалубку для резервуара
Комплект собирается под конструктив из систем парка, решение проверяется расчетом на нагрузку, после чего оборудование отгружают на объект в день оплаты. На объекте остаются техническая поддержка и возможность дозаказать недостающие элементы.
Направьте чертежи резервуара на расчет или позвоните по номеру 8 (495) 230-23-10 для Москвы и Московской области либо 8 (812) 240-13-23 для Санкт-Петербурга и Ленинградской области.
Часто задаваемые вопросы
Чем опалубка заглубленного резервуара отличается от наземного ▼
Заглубленную конструкцию бетонируют с одной стороны, поскольку со стороны котлована подход к стене закрыт грунтом или ранее возведенным сооружением. В такой схеме применяют контрфорсную систему, которая воспринимает давление смеси через рамы и анкеры в основание, высота бетонирования достигает 6 м. Наземную стену собирают крупным или мелким щитом на сквозных стяжках, доступ к ней открыт с обеих сторон.
Как быть с отверстиями от стяжек в стене резервуара ▼
Расположение стяжек согласуют с проектом до начала работ, поскольку каждая из них проходит сквозь стену, а герметизацию отверстий выполняют по проектному решению. Если стену бетонируют односторонней контрфорсной системой, сквозных стяжек нет вовсе, крепление выполняется анкерами в основание. Шаг стяжек назначает инженер расчетом на давление смеси, типовую схему в таком случае не применяют.
Требуется ли опалубка для днища резервуара ▼
Плиту днища бетонируют по подготовке, поэтому опалубка требуется по периметру плиты и на границах захваток, где устраивают рабочие или деформационные швы. Для таких участков подходит мелкощитовая система, ее элемент весит не более 50 кг и ставится вручную. Объем этой части комплекта невелик по сравнению со стенами, но в спецификации он учитывается отдельно.
Как ведут бетонирование резервуара зимой ▼
Комплект опалубки остается тем же, добавляется прогрев смеси. Станция КТПО-80 мощностью 80 кВА работает в диапазоне от плюс 10 до минус 40 °C и сдается в аренду от 1200 ₽ в сутки, ток регулируется пятью ступенями от 55 до 95 А. Количество станций рассчитывают под объем захватки, а график распалубки привязывают к фактическому набору прочности.
Можно ли арендовать несколько систем по одному договору ▼
Да, опалубка резервуаров обычно состоит из двух систем, стеновой и поддерживающей перекрытие, к ним добавляется сопутствующее оборудование. Все позиции проходят одним договором и отгружаются одним рейсом, а комплексный заказ нескольких систем на один объект дает скидку 10 %. Если часть оборудования на объекте уже есть, недостающие позиции арендуют поэлементно.
