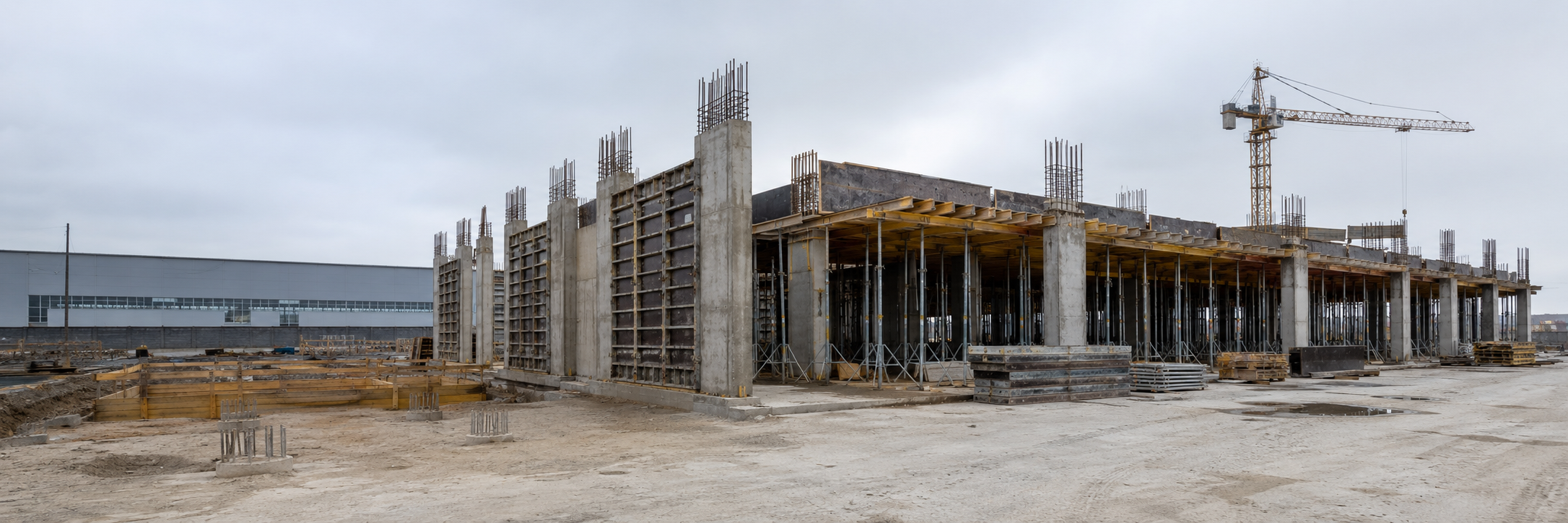

Опалубка для промышленных объектов

Промышленная опалубка рассчитана на нагрузки крупных объектов: захватки протяженностью в десятки метров, плиты толщиной до 500 мм, непрерывное бетонирование по сменному графику. Компания «Статика-С» сдает оборудование под производственные корпуса, склады, ангары, очистные сооружения и логистические комплексы. Аренда промышленной опалубки оформляется на юридическое лицо, комплект инженер считает по чертежам, отгрузка идет со складов в Московской области и Санкт-Петербурге. Оборудование инвентарное и рассчитано на многократный оборот.

Какие задачи закрывает промышленная опалубка на объекте

Промышленный корпус отличается от жилого дома геометрией и нагрузками. Толщина плиты в складах и паркингах составляет от 300 до 500 мм, и только свежая смесь плотностью около 2 500 кг/м³ при толщине 400 мм дает примерно тонну на квадратный метр. Стойки под такую плиту ставят чаще, а на высоких пролетах телескопическая схема уступает объемной. Пусковой объект при этом ведут сменами и переставляют оборудование на новую захватку в тот же день, поэтому комплект считают с запасом на доборы и угловые элементы.

Опалубка на промышленном объекте нужна на следующих конструктивах:

• свайно-ростверковые фундаменты под каркас и оборудование;
• приямки, лотки и техподполья;
• подпорные стены котлованов;
• резервуары и емкости очистных сооружений;
• колонны и пилоны каркаса;
• перекрытия техэтажей и бытовых блоков.

Инвентарная опалубка: что это и чем отличается от одноразовой

ГОСТ 34329-2017 определяет инвентарную опалубку как опалубку многократного применения. Сборка из бруса и обрезной доски отрабатывает один цикл и утилизируется, а заводской комплект возвращается на склад, проходит ремонт и отправляется на следующий объект. Стандарт делит оборудование на три класса и задает для каждого нормируемую оборачиваемость, а гарантийный срок эксплуатации опалубки первого класса составляет 12 месяцев, пока эта оборачиваемость не превышена.

Инвентарная щитовая опалубка собирается из щитов, поддерживающих и крепежных элементов. Граница между системами проходит по массе. Крупнощитовая система по определению стандарта состоит из элементов массой более 50 кг и подается краном, мелкощитовая ограничена 50 кг по ГОСТ 23477-79 и монтируется вручную. На промышленной площадке оба вида опалубки применяются одновременно, поскольку кран задействован на каркасе, а ростверки и приямки бригада собирает без него. Инвентарная опалубка для монолитного строительства промышленного корпуса требует больше доборов из-за приямков и закладных под оборудование и больше стяжек из-за толщины стен.

Аренда или покупка инвентарной опалубки

Купить инвентарную опалубку целесообразно при постоянном потоке объектов, когда комплект успевает отработать десятки оборотов. В стоимость владения при этом входят склад, зимнее хранение, дефектовка, замена палубы и списание износа. Аренда инвентарной опалубки исключает эти статьи расходов, поскольку оплачивается фактический срок работы комплекта, а ремонт и хранение остаются на арендодателе. При долгосрочной потребности у компании есть продажа опалубки и выкуп бывших в работе комплектов.

Пришлите нам чертежи и график захваток, мы рассчитаем оба варианта и сделаем взаимовыгодное предложение.

Опалубка для фундаментов, ростверков и приямков

Опалубка для ростверка используется по свайному полю под колонны каркаса и под фундаменты технологического оборудования. Опалубка под ростверк чаще собирается из мелкого щита, так как элементы до 50 кг переносят вручную между сваями, где кран неприменим, а шаг ширины щитов от 5 см дает проектный размер без вставок из бруса. Опалубка для ростверка свайного фундамента ставится на бетонную подготовку, раскрепляется подкосами и стягивается винтами через трубки ПВХ с конусами, шаг стяжек определяет расчет бокового давления смеси. Опалубка для приямка нужна на насосных станциях, в лотках под конвейер и в техподпольях, где считают количество углов и доборов.

Подпорные стены и резервуары требуют отдельного подхода. Опалубка для подпорной стены при бетонировании с одной стороны собирается на контрфорсах, которые принимают распор наружными рамами и не требуют сквозных стяжек, а рама крепится к основанию анкерами. Круглые стенки емкостей очистных сооружений набираются радиальной системой, крепление опалубки для резервуаров с водой инженер рассчитывает по высоте налива и толщине стенки. Аренда опалубки для подпорной стены оформляется отдельным комплектом на срок работ по котловану.

Систему под нижнюю часть корпуса выбирают по доступу техники и по тому, ведется бетонирование с двух сторон или с одной.

Подготовка основания и монтаж инвентарной опалубки

Подготовка основания для промышленной опалубки начинается с выравнивания и уплотнения площадки, устройства бетонной подготовки и выноса осей. Плоскость проверяют по нивелиру, поскольку перепад под первым рядом щитов искажает геометрию всей конструкции.

Монтаж инвентарной опалубки проводится снизу вверх. Первый ряд щитов выставляют по разметке и соединяют замками, крепят подкосы, выверяют вертикаль, затем ставят стяжные винты и наращивают следующий ярус. Палубу очищают и смазывают перед каждым оборотом, иначе бетон тянет за собой фанеру и оставляет раковины. Удаление боковых элементов, не несущих нагрузку от веса конструкции, СП 70.13330.2012 допускает после набора прочности, обеспечивающей сохранность поверхности и кромок углов.

Сборка балочно-ригельных щитов под нестандартную геометрию разобрана в отдельной инструкции по монтажу балочно-ригельной опалубки. Если своей бригады монолитчиков нет, компания выполняет монтаж под ключ. Если бригада есть, но нужен контроль на контрфорсных конструкциях, инженер компании обеспечивает шеф-монтаж.

Комплект и вес инвентарной опалубки

Комплект инвентарной опалубки под промышленный объект собирается из следующих позиций:

• линейные и угловые щиты с доборами;
• замки и клиновые фиксаторы;
• стяжные винты, трубки ПВХ и конусы;
• подкосы и выравнивающие балки;
• стойки с унивилками и треногами;
• двутавровые балки и ригели;
• ламинированная фанера палубы 18 и 21 мм.

Вес инвентарной опалубки определяет выбор крана, схему складирования и тоннаж машины под отгрузку.

Элемент	Типоразмер	Масса элемента
Щит мелкощитовой системы	высота до 1,5 м, ширина от 0,05 до 1 м	до 50 кг, монтаж вручную
Щит крупнощитовой системы	высота 3,0 и 3,3 м, ширина от 0,3 до 1,2 м	свыше 50 кг, подача краном
Стойка телескопическая	рабочая высота от 1,05 до 4,9 м	от 11 до 31 кг по типоразмеру
Щит опалубки колонн	высота 3,0, 3,3 и 4,5 м	по паспорту системы, подача краном

Точные массы указаны в паспорте на инвентарную опалубку, который приходит вместе с комплектом. Отдельные позиции отгружаются поэлементно из раздела комплектующих, стойки сдаются от 60 ₽ за штуку, двутавровая балка от 28 ₽ за погонный метр.

Каркас и перекрытия промышленного корпуса

Колонны каркаса бетонируются щитами высотой 3,0, 3,3 и 4,5 м по ставке 440 ₽ за м² в месяц. Перекрытия техэтажей и бытовых блоков при типовой высоте закрывает система на телескопических стойках с рабочей высотой от 1,05 до 4,9 м, аренда идет по 260 ₽ за м² без фанеры и по 400 ₽ с фанерой. Когда отметка низа плиты уходит выше и стойке не хватает несущей способности, ставят объемную систему CupLock от 180 ₽ за м² на метр высоты. На повторяющихся секциях склада эффективнее будут столы перекрытия от 300 ₽ за м², которые кран переставляет целиком.

Горизонтальную систему выбирают по высоте до низа плиты и по тому, повторяется ли секция от захватки к захватке.

Смета, амортизация и документы на опалубку

Амортизация инвентарной опалубки считается через оборачиваемость, когда стоимость комплекта распределяется на количество циклов бетонирования из паспорта. При аренде амортизация не начисляется, поскольку в расчет входит арендная плата за фактический срок, а расценка на инвентарную опалубку в смете берется по виду конструкции из действующей сметно-нормативной базы. Возвратный залог затратой не считается.

На арендованное оборудование оформляются договор, счет с НДС, акт приема-передачи с перечнем элементов, документы на арендную плату и акт дефектовки при возврате, а вместе с комплектом передается паспорт на инвентарную опалубку от изготовителя. ГОСТ 34329-2017 обязывает изготовителя гарантировать соответствие оборудования требованиям стандарта. Компания работает с юридическими лицами и с НДС, закрывающие документы менеджер привозит на адрес арендатора.

Стоимость аренды и доставка на объект

Цена складывается из типа системы, площади оборудования в обороте, срока аренды, комплектации с фанерой или без и доставки. Оплачивается площадь на захватке, поскольку комплект переставляется. Крупнощитовая стеновая система сдается по 590 ₽ за м² в месяц, мелкощитовая по 790 ₽, комплект контрфорсов от 7 000 ₽ за штуку в месяц, пара дугообразующих элементов радиальной системы 1 700 ₽, ламинированная фанера 140 ₽ за м², станция прогрева бетона 1 200 ₽ в сутки.

При аренде от 2 до 3 месяцев действует скидка 5%, от 3 месяцев 10%, комплексный заказ нескольких систем на объект добавляет еще 10%. Между заливками оформляются арендные каникулы, минимального срока аренды компания не устанавливает.

Стоимость инвентарной опалубки с доставкой менеджер считает по тоннажу и удаленности объекта, при крупных объемах доставка может быть бесплатной, в другие регионы оборудование отправляется транспортными компаниями. Расчет инвентарной опалубки можно начать в онлайн-калькуляторе, затем инженер проверяет комплект по чертежам и присылает коммерческое предложение, отгрузка возможна в день оплаты.

К основному комплекту обычно заказывают дополнительно палубу, крепеж и оборудование для зимнего цикла, чтобы не оплачивать вторую доставку.

Пришлите нам чертежи фундаментов, стен и перекрытий, и отдел продаж подготовит расчет комплекта, ставку и срок подачи машины.

Заключение

Промышленный объект нагружает опалубку сильнее жилого, поскольку конструкции толще, захватки длиннее, а график пуска не оставляет времени на исправление ошибок. Опалубка для промышленных объектов должна приходить с расчетом инженера, полным комплектом крепежа и документами, по которым сметчик закроет затраты. Аренда промышленной опалубки у поставщика с собственным парком, мастерской и складами в двух регионах решает эти задачи одним договором. Пришлите чертежи или заполните калькулятор на сайте opalubka365.ru, и инженер подберет комплект под конструктивы и график захваток.
