MAXОпалубка для монолитного каркаса зданий
Монолитный каркас принимает нагрузки здания через колонны, ригели и перекрытия, поэтому опалубка на таком объекте переходит с этажа на этаж вслед за бетонированием. Компания «Статика-С» сдает в аренду комплекты под все конструктивы каркасного цикла, от универсальных щитов колонн до объемных систем под перекрытия. Монолитно-каркасная технология требует запаса по оборачиваемости, поэтому расчет комплекта по чертежам инженер выполняет бесплатно за 1–2 рабочих дня.
Что такое монолитный каркас здания
Несущую систему образуют колонны и диски перекрытий, связанные ригелями, а наружные стены нагрузку не принимают и выкладываются кирпичом, газобетоном или закрываются навесным фасадом. В стеновом домостроении стены бетонируют крупнощитовой опалубкой по всему периметру.
Чаще применяют монолитный железобетонный каркас, где колонны, ригели и перекрытия бетонируют на площадке. Встречается сборно-монолитный каркас, часть элементов для него привозят с завода, а узлы и перекрытия добетонируют на месте, поэтому объем щитов меньше при тех же требованиях к геометрии узлов.
Монолитно-каркасная технология строительства дает свободную планировку этажа, поскольку внутренние перегородки не участвуют в работе несущей системы. Разбор самих опалубочных систем, рамных, балочно-ригельных и тоннельных, вынесен в отдельный материал о выборе опалубки для монолитного строительства.
Опалубка для многоэтажных и многоквартирных объектов

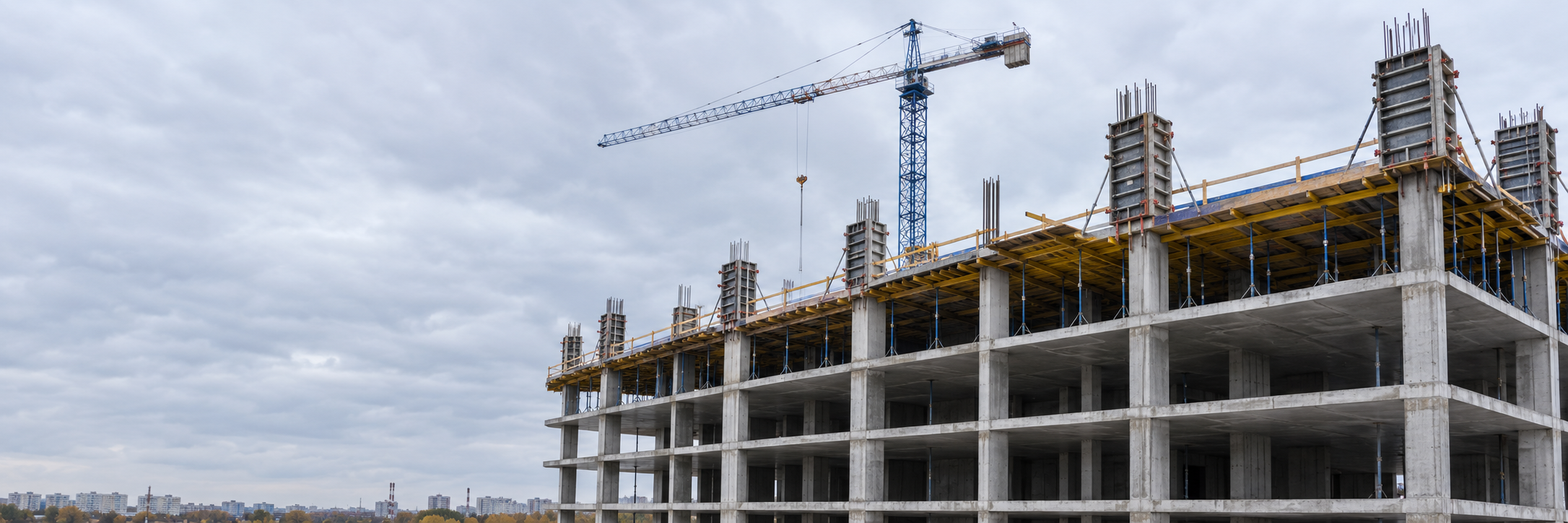

Застройщики выбирают каркасную схему для жилых комплексов, бизнес-центров и паркингов, так как этажи без внутренних несущих стен проще перепланировать на стадии проекта и при смене назначения помещений. Монолитный каркас многоэтажного здания возводят поэтажными захватками, и число захваток определяет, сколько комплектов одновременно работает на площадке.
Монолитно-каркасный многоэтажный дом делят на захватки так, чтобы бетонирование одной шло параллельно с армированием соседней, поэтому на площадке обычно используются два комплекта и более. Монолитно-каркасный многоквартирный дом добавляет к этому лестнично-лифтовые узлы, их бетонируют крупнощитовой и лифтовой опалубкой с распалубочными углами.
Монолитный каркас многоэтажного дома предъявляет отдельное требование к вертикальности колонн нижних ярусов, ведь отклонение накапливается по высоте. По этой причине в комплект включены двухуровневые подкосы, удерживающие выверенное положение щита до конца бетонирования.
Из каких систем опалубки собирается каркас
Цикл этажа начинается с вертикальных конструкций, после набора прочности их распалубливают и переставляют, затем монтируют горизонтальные элементы под плиту и ригели. Установка опалубки вышележащих конструкций по п. 5.4.3 СП 70.13330.2012 допускается после того, как бетон наберет не менее 2,5 МПа, и этот порог задает темп перестановки комплекта.
Горизонтальные системы возвращаются в оборот заметно позже. Минимальная прочность незагруженных монолитных конструкций при распалубливании горизонтальных и наклонных поверхностей с пролетом до 6 метров составляет 70 % проектной по п. 5.17.8 и таблице 5.11 того же свода правил. Поэтому устройство монолитного каркаса здания планируют с разным числом комплектов на вертикаль и на горизонталь.
Колонны и вертикальные элементы
Универсальные щиты собирают сечения от 200х200 до 1000х1000 мм, комплекты высотой 3,0, 3,3 и 4,5 метра наращивают по ярусам клиновыми замками. Шкворни, двухуровневые подкосы и кронштейны подмостей входят в комплект, поэтому отдельная система подмащивания под колонну не требуется. Аренда опалубки колонн стоит 440 ₽/м² за 30 дней, залог равен месячной ставке. Диафрагмы жесткости и стены ядра бетонируют крупнощитовой опалубкой по ставке 590 ₽/м² в месяц.
Перекрытия и ригели
При высоте этажа до 4,5 метра применяют телескопические стойки с двутавровыми балками и ламинированной фанерной палубой, предельная толщина плиты 300 мм, допустимая нагрузка на стойку 700 кг. Комплект с фанерой стоит 400 ₽/м² в месяц, без фанеры 260 ₽/м². При высоте этажа свыше 4,5 метра под перекрытие монтируют объемную опалубку CupLock со ставкой от 180 ₽/м² на метр высоты. Ригели между колоннами формируют по балочно-ригельной схеме, порядок сборки разобран в инструкции по монтажу.
Условия аренды опалубки для каркасного цикла
Минимальный срок аренды не ограничен, в прайс-листе приведены месячные ставки, а на страницах систем указаны еще и суточные. Залог равен месячной ставке и для опалубки колонн составляет 440 ₽/м², для перекрытий с фанерой 400 ₽/м², а с проверенными арендаторами компания работает с постоплатой и без залога.
Отгрузка производится в день подписания договора и оплаты. Доставку по Москве и Санкт-Петербургу компания выполняет собственным транспортом, в другие регионы комплекты отправляют транспортными компаниями. На комплексную аренду нескольких систем для одного объекта действует скидка 10 %, а простой между заливками не оплачивается, если оформлены арендные каникулы.
Ремонт и восстановление оборудования компания выполняет в собственной мастерской, при повреждении щита возможна оперативная замена.
- Ламинированная фанера, для замены палубы опалубки перекрытий и щитов, аренда 140 ₽/м².
- Комплектующие для опалубки, стойки, балки, замки и домкраты отдельно от комплекта.
- Станция прогрева бетона КТПО-80, для зимнего цикла бетонирования каркаса, 1 200 ₽ в сутки.
- Защитно-улавливающие сетки, для верхних этажей каркаса.
Расчет комплекта под ваш объект
Инженер принимает чертежи КЖ, планы и разрезы, подбирает комплект под конструктив, готовит раскладку по захваткам и спецификацию поставки. Работа занимает 1–2 рабочих дня и выполняется бесплатно.
Предварительную оценку можно получить в калькуляторе аренды, он показывает состав комплекта и ориентировочную стоимость по площади перекрытия и высоте этажа. Точные значения специалист подтверждает после проверки чертежей.
Для подбора комплекта и графика оборачиваемости достаточно чертежей КЖ с указанием этажности, площади типового этажа и шага колонн.
Как заказать опалубку для монолитного каркаса
Специалист подберет состав комплекта под этажность и число захваток, подтвердит наличие на складе и сроки отгрузки.
Направьте чертежи на расчет через форму на сайте или позвоните по телефону +7 (495) 230-23-10. Комплект под монтаж монолитного каркаса отгружают со складов в Московской области и Санкт-Петербурге.
Часто задаваемые вопросы
Чем монолитно-каркасная технология отличается от стенового домостроения? ▼В каркасной схеме нагрузку принимают колонны, ригели и перекрытия, а наружные стены выполняют ограждающую функцию и собираются из кирпича, газобетона или навесных панелей. В стеновой схеме работают сами стены, их бетонируют крупнощитовой опалубкой по всему периметру. Для арендатора разница в составе комплекта, каркасный объект требует щитов колонн и развитой системы под перекрытия, тогда как стеновой объект опирается в основном на крупнощитовые комплекты.
По п. 5.4.3 СП 70.13330.2012 движение людей по забетонированным конструкциям и установка опалубки вышележащих конструкций допускаются после достижения бетоном прочности не менее 2,5 МПа. Фактический срок зависит от класса бетона, температуры выдерживания и применения прогрева, поэтому график перестановки комплекта закладывают в проект производства работ.
Потребность определяется числом одновременно работающих захваток и разницей в сроках распалубливания. Щиты колонн освобождаются раньше, для боковых поверхностей вертикальных конструкций достаточно 0,5 МПа из условия сохранения формы, а стойки и балки остаются под плитой дольше, так как минимальная прочность при распалубливании горизонтальных поверхностей с пролетом до 6 метров составляет 70 % проектной. Оба значения приведены в таблице 5.11 СП 70.13330.2012. Инженер рассчитывает количество по графику бетонирования при подготовке спецификации.
Да, комплекты применяются на объектах, где колонны или ригели поставляются с завода, а узлы и перекрытия бетонируются на площадке. Объем щитов в таком случае меньше, набор систем подбирается по монолитной части проекта. Состав уточняется после проверки чертежей КЖ.
