Основные элементы объемной опалубки Cup-Lock: подробная инструкция по монтажу

Объемная опалубка – важнейший компонент при возведении монолитных конструкций. Система Cup-Lock зарекомендовала себя как одна из самых надежных и эффективных на рынке. Чтобы понять, почему она так популярна, следует разобраться в конструктивных особенностях и преимуществах, а также изучить области ее применения пошаговое руководство по ее монтажу и демонтажу.

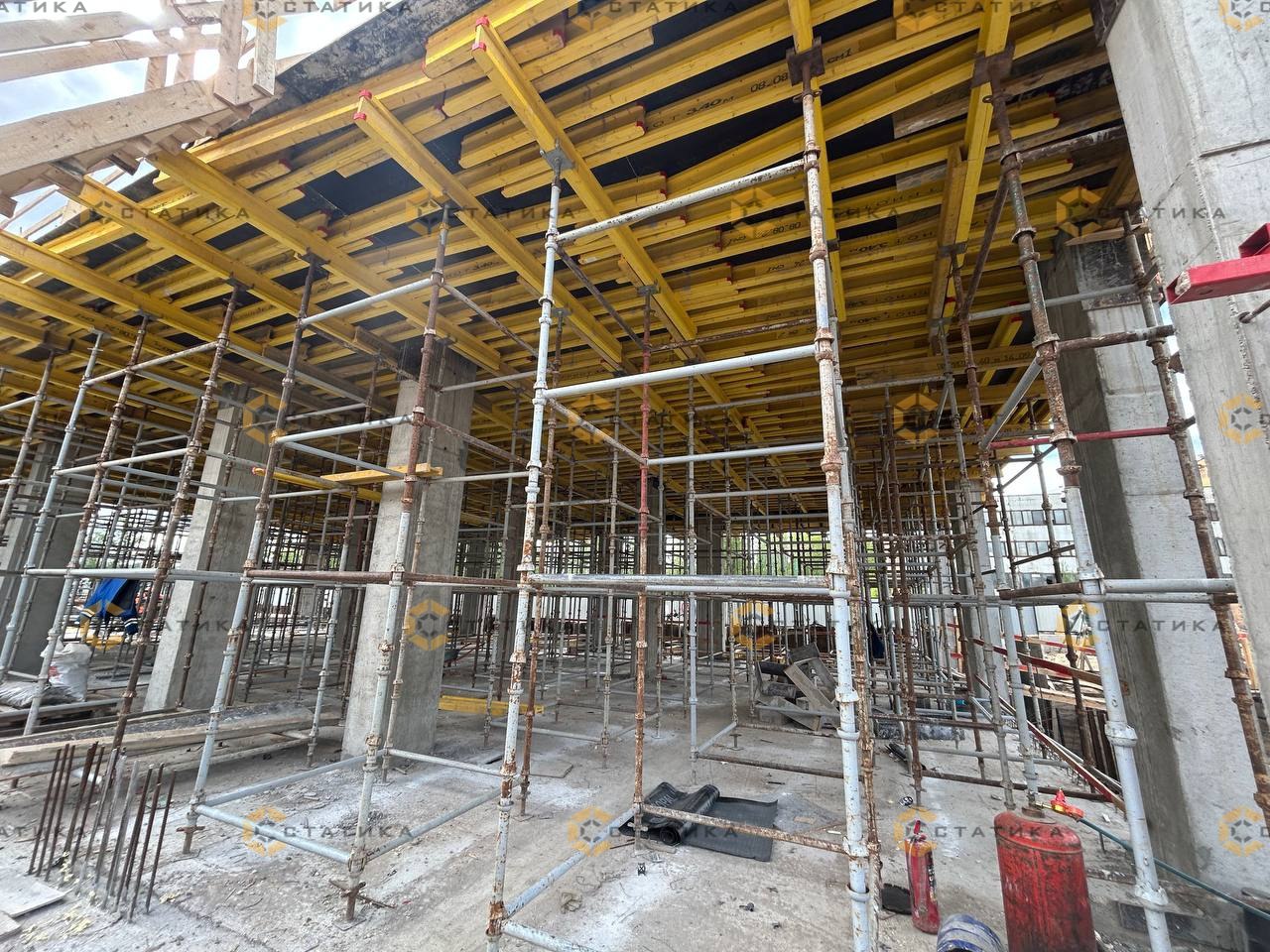

Элементы опалубки Cup-Lock

Система Cup-Lock состоит из нескольких ключевых элементов, обеспечивающих прочность и устойчивость конструкции:

• Вал регулировочный (нижний) – основа для установки стоек, регулирует высоту.
• Чашечные стойки – вертикальные элементы, выполненные из прочной стали.
• Горизонтальная связка – обеспечивает жесткость конструкции (длина от 1 до 3 м).
• Диагональная связка – усиливает устойчивость опалубки перекрытий (длина от 1,5 до 3 м).
• Вал регулировочный (верхний) – завершает стойку, регулируя высоту (до 0,8 м).
• Дополнительные части – универсальные вилки, домкраты, кронштейны.

Материал всех компонентов – высокопрочная сталь, обеспечивающая надежность и долговечность. Тип соединения – чашечный (Cup и Lock). Эта особенность делает систему уникальной. Опалубка перекрытий Каплок проста в сборке и универсальна.

Подготовка к монтажу

Опалубка Cup-Lock подходит для установки даже на неподготовленных поверхностях. Однако, для повышения устойчивости рекомендуется:

1. Очистить площадку от мусора и утрамбовать грунт.
2. Обеспечить дренаж для отвода воды.
3. Использовать деревянный настил или бетонное основание.

Для обеспечения безопасности также следует:

1. Оградить зону монтажа сигнальной лентой.
2. Проверить элементы на наличие дефектов: вмятин, трещин, изгибов. Поврежденные стойки или связи необходимо обязательно заменить на новые элементы.

Материал должен быть исправным, чтобы гарантировать надежность конструкции при заливке монолитных перекрытий.

Монтаж объемной опалубки

Сборка объемной опалубки Cup-Lock – это многоэтапный процесс, требующий определенного уровня профессионализма.

Основные этапы сборки

Сборка предусматривает следующие этапы:

1. Установка регулировочных валов. Нужно разместить нижние валы с учетом шага (1-1,5 м, в зависимости от нагрузки). Высота регулируется для равномерного распределения веса. Важно гарантировать устойчивость конструкции на подготовленном основании.
2. Сборка горизонтальных и вертикальных элементов. Устанавливаются чашечные стойки (высота от 1 м). Соединение выполняется по принципу Cup-Lock: нижняя чашка фиксирует горизонтальную связку, верхняя чашка и клин обеспечивают жесткость. Cup и Lock позволяют собирать опалубку без гаек и болтов, ускоряя процесс. Также нужно надстроить уровни по мере необходимости (до высоты 20 м).
3. Завершение установки. Устанавливаются верхние регулировочные валы с универсальными вилками. На них укладываются деревянные двутавровые балки, формирующие основу для опалубки перекрытий.
4. Укладка палубы и пленочного покрытия. Укладывается настил из фанеры (толщина 18-21 мм) и при необходимости гидроизоляционная пленка. Благодаря этому, гарантируется герметичность и ровная поверхность для заливки бетона.

Опалубка Каплок гарантирует прочность и простоту монтажа, минимизируя время строительства.

Демонтаж опалубки Cup-Lock

Демонтаж опалубки проводится в обратном порядке. Для этого нужно:

1. Снять настил и пленку.
2. Демонтировать верхние валы и балки.
3. Разобрать горизонтальные и диагональные связи, затем стойки.
4. Проверить материал на повреждения для повторного использования.

Аренда Cup-Lock позволяет снизить расходы на строительные работы. Элементы опалубочной конструкции рекомендуется хранить исключительно в сухом месте, чтобы продлить срок службы.
