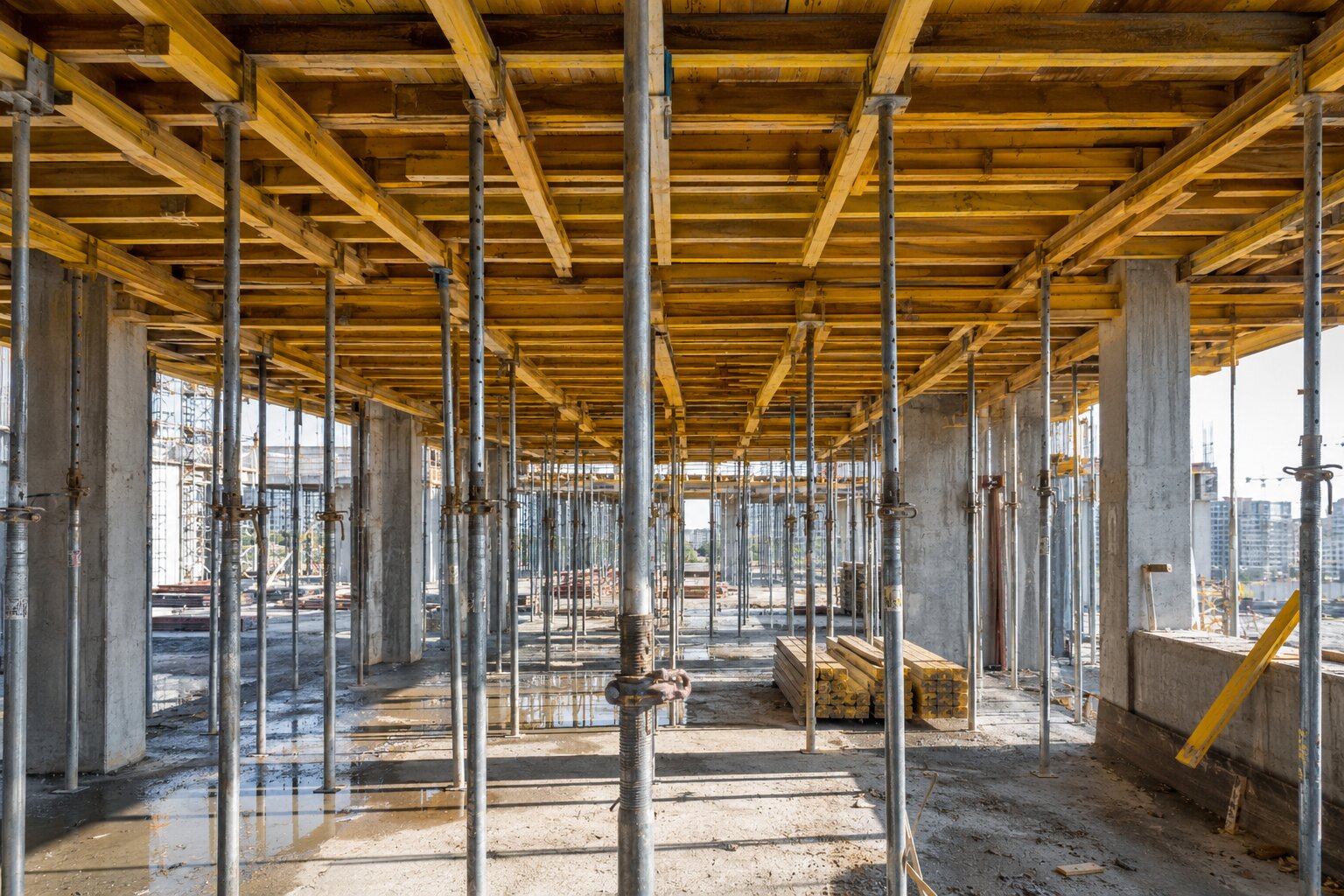

Расчёт стоек и балок для опалубки перекрытий: методика и примеры

Опалубка перекрытия — это временная конструкция, которая удерживает жидкий бетон до его набора прочности. Точный расчёт опалубки критически важен: он определяет безопасность работ, качество плиты и экономику проекта.

Ошибки в расчётах приводят к перерасходу материалов, прогибу конструкции, трещинам в бетоне или, в худшем случае, к обрушению. Это особенно актуально для частного строительства, коммерческих зданий, многоэтажных домов и промышленных объектов в Санкт-Петербурге и Ленинградской области, где переменчивая погода и плотная застройка требуют надёжных решений.

Из чего состоит комплект опалубки перекрытий

Комплект опалубки перекрытий включает несколько ключевых элементов, которые работают как единая система:

• телескопические стойки (несущие вертикальные опоры);
• балки БДК (деревянные двутавровые) — продольные и поперечные ригели;
• треноги для устойчивости стоек;
• унивилки (вилки) для фиксации балок на стойках;
• ламинированная фанера (палуба), обычно 18 или 21 мм.

Важно рассчитывать всю систему комплексно. Отдельный расчёт стоек опалубки без учёта балок и фанеры приводит к неравномерной нагрузке и деформациям. Правильный подбор обеспечивает распределение веса бетона (около 2500 кг/м³), арматуры, опалубки и технологических нагрузок.

Телескопические стойки: назначение и виды

Телескопические стойки — это основные несущие элементы опалубки, которые регулируются по высоте (обычно до 5–5,2 м) и выдерживают нагрузку от 1,4 до 5 тонн в зависимости от высоты и диаметра. Чем выше стойка, тем ниже её несущая способность из-за увеличения рычага и продольного изгиба.

Балки: деревянные двутавровые и унифицированные

Балки БДК (двутавровые деревянные клееные) формируют решётку, которая распределяет нагрузку от фанеры на стойки. Они лёгкие, прочные и имеют высокую несущую способность на изгиб. Стандартная высота балки — 20 см, длина — от 1,5 до 6 м. Расчёт балок перекрытия учитывает пролёт, толщину плиты и шаг стоек.

Методика расчёта стоек и балок

Исходные данные для расчёта

Для начала соберите ключевые параметры:

• площадь перекрытия (длина × ширина);
• толщина плиты (обычно 160–300 мм);
• высота заливки (от пола до низа плиты).

Толщина перекрытия влияет на шаг стоек. Так, чем толще плита, тем больше нагрузка и меньше шаг. Высота определяет тип стоек, необходимость треног и общую устойчивость системы. Учитывайте также вес арматуры и технологические нагрузки (рабочие, оборудование) — общая расчётная нагрузка часто составляет 400–600 кг/м² и более.

Расчёт шага и количества стоек

Для расчёта опалубки в смете:

• Определите допустимую нагрузку на одну стойку (по паспорту производителя, с запасом 20–30%).
• Рассчитайте общую нагрузку на 1 м²: вес бетона + арматура + опалубка + временные нагрузки.

Также учитывайте следующие формулы:

• Шаг стоек = √(несущая способность стойки / нагрузка на м²). Логика проста: одна стойка воспринимает нагрузку с квадрата размером шаг × шаг, поэтому шаг равен корню из отношения её несущей способности к удельной нагрузке. Максимальный шаг обычно 1–1,5 м.
• Количество стоек = площадь / (шаг × шаг), с округлением в большую сторону + запас на края.

Ориентировочно для плиты 200 мм — 1 стойка на 1 м². Обязательно устанавливайте треноги (примерно 2–3 на каждые 3 стойки или по одной на стойку для максимальной устойчивости).

Расчёт количества балок перекрытия

Балки укладывают в два направления:

• главные (продольные) — на унивилки стоек, шаг 1,5–2,5 м в зависимости от толщины плиты и фанеры;
• второстепенные (поперечные) — перпендикулярно главным, шаг 0,4–0,6 м.

Количество рядов главных балок = (ширина помещения / шаг главных балок) + 1. Аналогично рассчитывается количество второстепенных балок по длине помещения. Общий метраж балок ≈ 3,5–4 погонных метра на 1 м² перекрытия.

Калькулятор расчёта опалубки помогает сделать предварительную оценку, но финальный расчёт лучше доверить специалистам.

Пример расчёта опалубки перекрытия

Рассмотрим комнату 6 × 5 м (площадь 30 м²), толщина плиты 200 мм, высота заливки 3 м. Нагрузка ≈ 500 кг/м² (бетон + арматура + технологические нагрузки).

• Выбираем стойки 2,0–3,7 м с несущей способностью около 3000–4000 кг (с запасом).
• Шаг стоек принимаем 1 × 1 м. Примерно потребуется 36–40 стоек (с учётом краёв).
• Треноги — по одной на стойку или минимум на 2/3 стоек.
• Главные балки (шаг 2 м) — около 4 рядов вдоль длинной стороны помещения.
• Второстепенные балки (шаг 0,5 м) — около 11–12 рядов перпендикулярно главным.
• Фанера — 30 м² / лист 1,22 × 2,44 м (≈ 3 м²) + 10% запас ≈ 11–12 листов.

Такой пример расчёта опалубки перекрытия даёт ориентировочную потребность. В реальности добавьте 10–15% на отбраковку и подгонку.

Типичные ошибки при расчёте

При расчёте опалубки и её оборачиваемости учитывайте такие потенциальные ошибки:

• слишком большой шаг между стойками — приводит к прогибу и аварии;
• неправильный расчёт нагрузки (игнорирование арматуры или динамических нагрузок);
• игнорирование толщины перекрытия при выборе шага;
• недостаточное количество балок — фанера провисает;
• использование изношенных элементов — снижает несущую способность.

Также часто забывают про расчёт амортизации опалубки при многократном использовании.
