Расчёт опалубки перекрытий по нормам СП и ГОСТ: формулы и примеры

Грамотно рассчитанная опалубочная система перекрытий позволяет выдержать проектные нагрузки без деформаций и аварийных прогибов. Ошибки в подборе шага стоек чаще всего обнаруживаются уже в процессе бетонирования, когда исправить ситуацию крайне сложно. В этой статье разобрана методика расчёта нагрузок, дана схема подбора элементов конструкции и приведены практические примеры вычислений для перекрытий разной толщины и пролёта.

Виды металлической опалубки для перекрытий

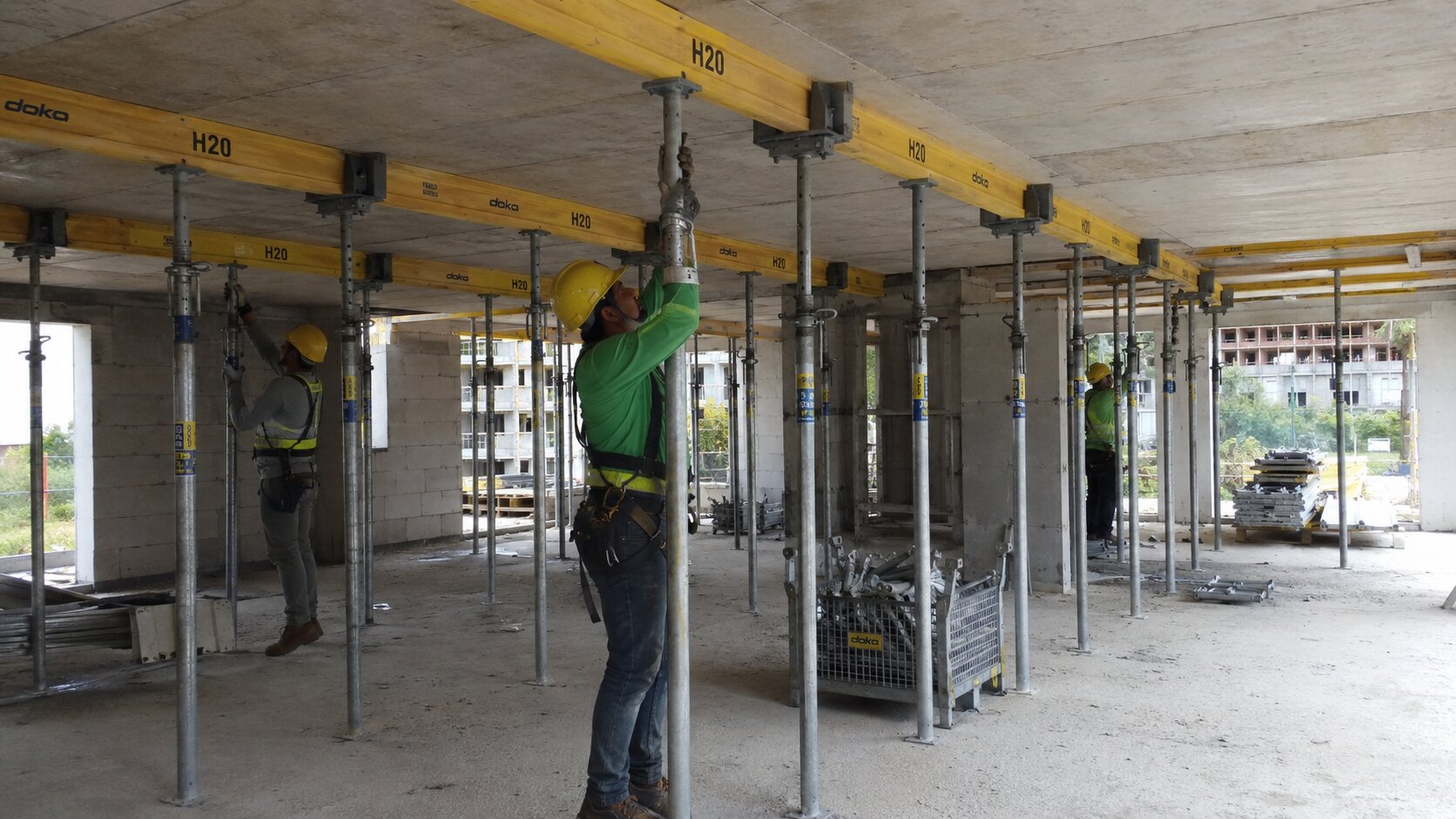

Конструкция металлической опалубки для перекрытий строится на двух несущих ярусах. Первый — стойки, воспринимающие вертикальные нагрузки и передающие их на перекрытие нижнего этажа или фундамент. Второй — балочный настил, на который укладываются щиты и принимают давление свежего бетона.

Стальные стойки и балки — основа обеих систем, применяемых для перекрытий. Опалубка на телескопических стойках рассчитана на высоту до 4,5 м и толщину плиты до 300 мм. Объёмная опалубка CupLock используется при высоте от 4 м до 80 м и выдерживает давление плиты толщиной до 800 мм — её применяют на объектах с нестандартными пролётами и повышенными нагрузками.

По оборачиваемости обе системы превосходят деревянные аналоги, однако у каждой своя специфика, и об этом подробнее — в разделе про стоимость и оборачиваемость.

Методика расчёта нагрузок на стойки и балки

Нормативная база расчёта опалубочных конструкций определена СП 70.13330.2012 и ГОСТ Р 52085-2003. Расчёт выполняется на прочность и жёсткость, при этом проверяются три группы нагрузок.

Постоянная нагрузка складывается из собственного веса опалубки и арматуры. Для типового щита из стали — 0,5–1,0 кПа. Временная нормативная нагрузка от веса бетонной смеси рассчитывается как произведение объёмного веса бетона (γ = 2 500 кг/м³) на толщину перекрытия h. Динамическая составляющая при укладке бетона бадьёй добавляет 4 кПа, при подаче бетононасосом — 6 кПа согласно рекомендациям СП 70.13330.2012.

Суммарная расчётная нагрузка на 1 м² палубы определяется по формуле:

q = (q_б + q_оп) × γ_f + q_дин,

где q_б — нагрузка от бетона (кПа), q_оп — нагрузка от опалубки (кПа), γ_f — коэффициент надёжности по нагрузке (1,3 для бетона и 1,2 для постоянных нагрузок), q_дин — динамическая добавка (кПа).

Подбор сечения балок

Балки опалубки перекрытий работают на изгиб. Для однопролётной схемы максимальный изгибающий момент:

M = q × l² / 8,

где l — пролёт между стойками (м), q — погонная нагрузка на балку (кН/м), определяемая как q_расч × шаг балок.

Подобранное сечение должно удовлетворять условию M ≤ R × W, где R — расчётное сопротивление материала балки на изгиб (МПа), W — момент сопротивления сечения (см³). Прогиб балки f = 5 × q_норм × l⁴ / (384 × E × I) не должен превышать l/400 согласно ГОСТ Р 52085-2003.

Подбор шага стоек

Шаг стоек определяется по условию несущей способности. Каждая стойка воспринимает нагрузку с грузовой площади A_гр = шаг вдоль оси × шаг поперёк оси. Допустимая нагрузка на стойку берётся из паспорта производителя. Для телескопических стоек из стали диаметром 48 мм с вылетом до 3 м расчётная несущая способность составляет 1,5–2 тонны. При вылете 3–4 м она снижается до 12–15 кН из-за потери устойчивости по Эйлеру.

Если расчётная нагрузка на одну стойку N = q × A_гр превышает паспортное значение, уменьшают шаг стоек или переходят на стойки с большим сечением трубы (57 мм, 76 мм). Критерий устойчивости: λ = l_eff / i ≤ 120, где l_eff — приведённая длина стойки, i — радиус инерции сечения.

Примеры расчёта для типовых конструкций

Рассмотрим два сценария, которые чаще всего встречаются в жилом монолитном строительстве: перекрытие толщиной 200 мм при пролётах 4 м и 6 м.

Исходные данные для обоих примеров: бетон класса В25, подача бетононасосом (q_дин = 6 кПа), стальная опалубка для монолитного строительства (q_оп = 0,75 кПа), высота этажа 3,0 м.

Расчётная нагрузка от бетона:

q_б = 2 500 × 0,20 = 500 кг/м² = 5,0 кПа.

Суммарная расчётная нагрузка:

q = (5,0 × 1,3 + 0,75 × 1,2) + 6,0 = 6,5 + 0,9 + 6,0 = 13,4 кПа.

Момент M = 12,9 × 0,60 × 6² / 8 = 34,8 кН·м. Момент сопротивления балки (W = 480 см³) при R = 7,3 кН/см² даёт допустимый момент M_adm = 35,0 кН·м — условие прочности выполнено с минимальным запасом. Прогиб: f = 5 × 7,74 × 6⁴ / (384 × 1 100 × 10 800) = 14,8 мм. Допустимое значение l/400 = 15 мм — условие жёсткости также выполнено.

Приведённые примеры справедливы для систем с деревянными двутавровыми балками. Расчёт выполняется по тем же формулам с подстановкой паспортных значений W, E и I конкретного профиля балки.

Стоимость установки опалубки и оборачиваемость

Стоимость опалубки за 1 м² перекрытия складывается из аренды или амортизации самой системы, стоимости монтажа и демонтажа, расходов на транспортировку и смазочные материалы. Монтаж опалубки в Москве и крупных городах составляет 350–700 руб./м² при ручной сборке и 250–500 руб./м² при крановой подаче крупных панелей. На итоговую цену влияет сложность геометрии плиты, наличие проёмов и высота этажа.

Ключевой экономический показатель любой опалубочной системы — оборачиваемость опалубки. Нормы оборачиваемости регламентированы ГОСТ Р 52085-2003 и составляют для металлических систем не менее 50 циклов использования. Реальный расчёт оборачиваемости на объекте учитывает фактическое число съёмов, наличие механических повреждений и соблюдение сроков выдержки.

Коэффициент оборачиваемости опалубки — это отношение суммарной площади забетонированных конструкций к площади комплекта. При строительстве типовой секции жилого дома в 16 этажей комплект площадью 500 м² даёт коэффициент оборачиваемости 32 при двух монтажах в месяц и продолжительности строительства 8 месяцев.

Оборачиваемость металлической опалубки из стали достигает 100–200 циклов при надлежащем обслуживании. Нормативная оборачиваемость по паспорту производителя (Гамма) составляет от 80 до 120 циклов.

При объёме работ менее 5 000 м² перекрытий в год покупка собственного комплекта нецелесообразна. Аренда металлической опалубки позволяет перекрыть пиковую потребность без омертвления капитала: арендная ставка за комплект составляет от 200 руб./м²/мес с фанерой.

Как выбрать тип опалубки для перекрытий

Выбор типа опалубки определяется четырьмя ключевыми параметрами.

Объём работ и кратность использования. При разовом объекте до 1 000 м² выгоднее аренда в любом варианте. При системном строительстве от 10 000 м² в год покупка стальной системы окупается за 1,5–2 года.

Наличие крана и физические ограничения. Опалубка на телескопических стойках монтируется вручную бригадой без крана, поэлементно. Объёмная система CupLock при больших высотах и нагрузках может потребовать крановой подачи крупных секций. Выбор системы в том числе зависит от того, есть ли на объекте башенный или автомобильный кран.

Пролёт и толщина перекрытия. Опалубка на телескопических стойках рассчитана на толщину плиты до 300 мм. При больших нагрузках и нестандартных пролётах применяется объёмная система CupLock, которая выдерживает плиту толщиной до 800 мм.

Финансовые условия и логистика. Среди производителей стальных систем — Гамма. Оборудование поставляется комплектами с расчётными схемами и технической поддержкой, что упрощает подбор для конкретного объекта.

Заключение

Точный расчёт опалубки перекрытий невозможен без учёта фактической нагрузки от бетона, динамической добавки при подаче и паспортных характеристик стоек. Шаг стоек и сечение балок подбираются под конкретную схему нагружения, а не берутся из общих таблиц.

Если нужна консультация по подбору комплекта или расчёту шага стоек под ваш объект — обратитесь к нашим специалистам. На сайте доступны страницы аренды опалубки из металла с актуальными ставками и техническими характеристиками оборудования.
