Российские аналоги Doka Frami и Peri Trio: детальное сравнение систем

Что собой представляют системы Doka Frami и Peri Trio

Doka Frami и Peri Trio на протяжении двух десятилетий были стандартом рамной щитовой опалубки на российских стройках. Обе системы разрабатывались под интенсивное монолитное строительство: жилые комплексы, промышленные объекты, инженерные сооружения. После 2022 года поставки оригинальных комплектов в Россию практически прекратились, запасные части стали дефицитом, а обслуживание через официальные каналы стало недоступным. Вопрос замены перестал быть теоретическим.

Опалубка типа дока — Frami Xlife — это стальная рамная система с ручной установкой без крана. Щиты шириной от 30 до 135 см, высотой 150, 270 и 300 см, масса элемента 30x150 см около 18 кг. Допустимое давление свежего бетона до 80 кН/м², при усиленной анкеровке до 90 кН/м². Рама выполнена из полого оцинкованного стального профиля, палуба — многослойная фанера с полимерным покрытием Xlife, обеспечивающим высокую оборачиваемость без расслоения и впитывания влаги. Зажимное приспособление Frami стягивает панели одним ударом молотка. Система рассчитана на объекты небольшой и средней площади, где кран занят другими операциями.

Крупнощитовая опалубка Framax Xlife из той же линейки предназначена уже для кранового монтажа. Щиты шириной от 45 до 240 см, высотой 270 и 330 см. Модульная сетка с шагом 15 см сокращает количество нестандартных добавочных элементов. Давление бетона до 80 кН/м².

Опалубка пери трио — это рамная система из стальных щитов с характерным открытым П-образным профилем. Типовые размеры щитов в каталоге Peri Trio: ширина 30, 45, 60, 72, 90 см, высота 270 и 330 см. Максимальное давление бетона до 100 кН/м² в колонном исполнении. Фанера 18 мм с ламинатом, шаг отверстий под тяжи DW15. С 2016 года компания Peri выпускала адаптированную версию Trio MR — Modified for Russia — с расширенной линейкой типоразмеров под стены толщиной 20 см высотой 300 см, характерных для российского жилищного строительства. Опалубка пери мультифлекс представляла собой отдельное решение для перекрытий на базе алюминиевых балок.

Обе системы завоевали рынок за счёт трёх факторов: высокой оборачиваемости (от 200 до 400 циклов при правильном уходе), развитой сети сервиса с оперативной заменой комплектующих и отработанной методологии раскладки щитов под любой план здания. Сегодня ни один из этих факторов не применим к оригинальным поставкам.

Крупнощитовая опалубка российских производителей

Отечественный рынок к моменту ужесточения санкций уже располагал сформированной производственной базой. Российские производители опалубки в большинстве своём выстраивали продукт как аналог западных систем, поэтому переход с импортных комплектов оказался менее болезненным, чем ожидалось.

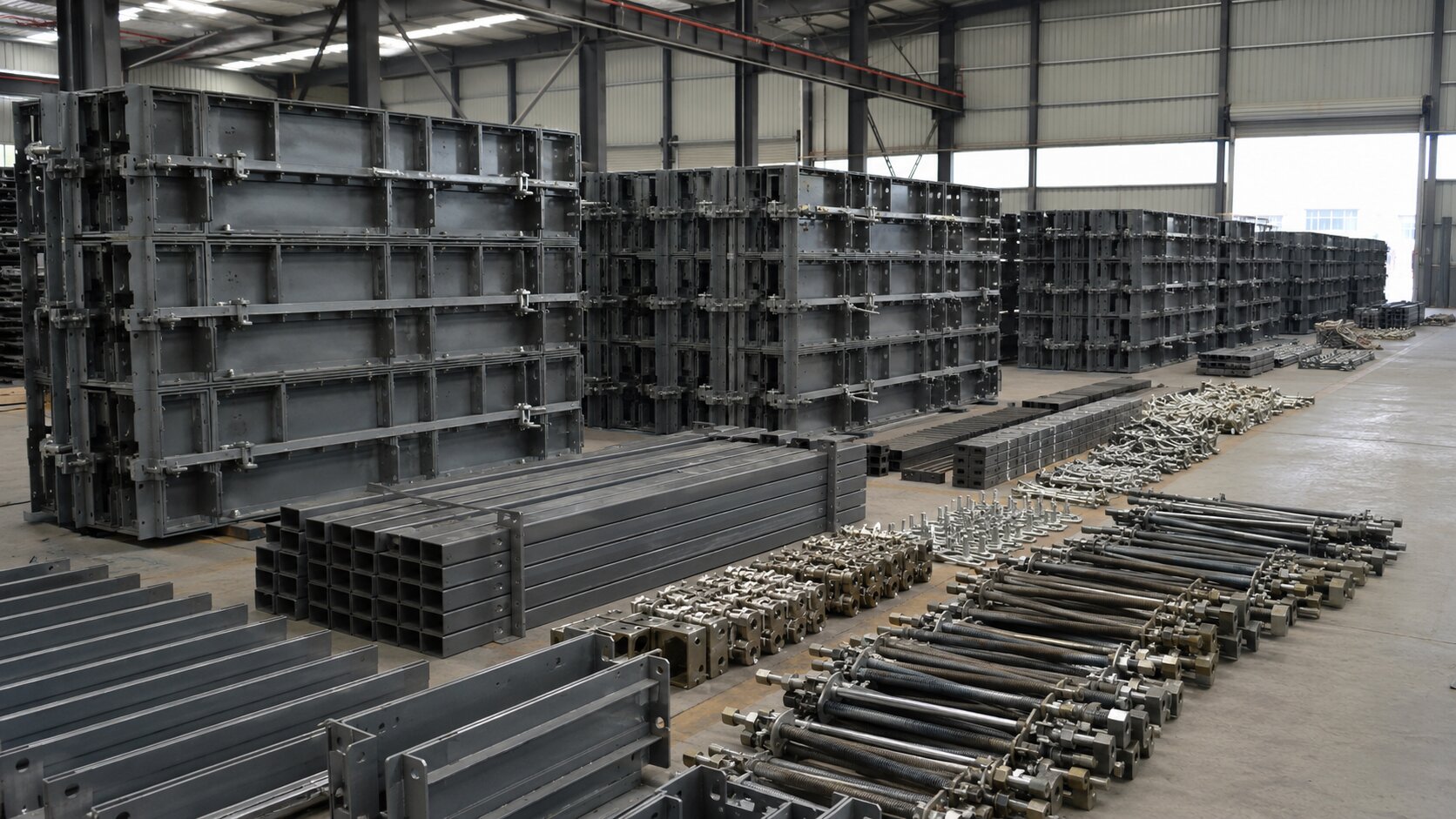

Ведущие производители опалубки в России сегодня — это «Гамма» (группа компаний, продукция распространена по всей стране от Москвы до Новосибирска), МСК (Монолит Строй Комплект, более 25 лет на рынке), МЕКОС, Техноком-БМ, Авако, ПСК. Все они производят крупнощитовую переставную опалубку по профилю, геометрически близкому к Peri Trio, а также мелкощитовые системы типа Doka Frami.

Крупнощитовая опалубка «Гамма» — это прямой аналог Peri Trio, совместимый с её элементами по замковым узлам. Каркас изготовлен из стального профиля толщиной 3,5 мм с фосфатированием и порошковым покрытием. Палуба — ламинированная фанера 18 мм. Щиты высотой 300 и 330 см, добор 150 см. Ширина от 300 до 600 мм кратно 50 мм для стандартных линейных элементов. Максимальное давление бетонной смеси — до 90 кН/м², скорость бетонирования не ограничена. Заявленная оборачиваемость — до 400 циклов.

Алюминиевая опалубка российских производителей (АГРИСОВГАЗ, КРАМОС, МЕКОС) образует отдельный класс. Рама из алюминиево-кремниевого сплава снижает массу щита в 2–2,5 раза по сравнению со стальным аналогом при сопоставимой жёсткости. Допустимое боковое давление бетона до 80 кН/м², оборачиваемость до 300 циклов.

Ниже представлено сравнение ключевых технических параметров.

Сравнение систем: российские аналоги против Doka и Peri

Монтаж и демонтаж

По удобству сборки стальная крупнощитовая рамная опалубка отечественного производства практически идентична Peri Trio: имеется замок-клипса, два анкера на щит высотой 300 см, кран для подачи панелей. Сборка секции из 10 щитов занимает то же время, что и на Peri, поскольку геометрия замковых узлов воспроизведена с высокой точностью. Алюминиевая опалубка при тех же операциях заметно быстрее в горизонтальном переносе и монтаже на малых объектах — рабочий поднимает щит 270x60 см в одиночку без значительных усилий.

Инвентарная крупнощитовая опалубка Doka Frami отличается зажимным приспособлением, которое работает одним ударом молотка. Это ускоряет монтаж на объектах с частыми переустановками. Российские мелкощитовые системы (тип Frami) применяют схожие клипсы, но качество литья и точность пазов у разных производителей варьируются. У Техноком-БМ и МСК посадка замков сопоставима с оригиналом, у некоторых региональных производителей встречается люфт в 0,5–1 мм, что влияет на геометрию стыка.

Качество поверхности бетона

Здесь можно отметить наибольшие различия. Фанера Xlife обеспечивает ресурс до 50–80 бетонирований до первой замены при правильной смазке. Ламинированная фанера 18 мм отечественных производителей имеет схожий ресурс при аналогичном уходе, однако ряд российских поставщиков используют фанеру с менее стойким ламинатом, где появляются расслоения на кромках уже после 20–30 циклов. У систем «Гамма» и МСК с фанерой финского и российского производства классов ФСФ/ФБ этой проблемы нет.

Опалубка пери трио и её российский аналог дают одинаковую шероховатость поверхности Ra 0,8–1,6 мкм, что соответствует требованиям монолитного строительства под финишную отделку. Разница появляется на больших плоскостях при недостаточной жёсткости щита. Так, у некоторых отечественных систем прогиб посередине щита 300x60 см под давлением 80 кН/м² достигает 1–1,5 мм против 0,8 мм у оригинала. Для большинства задач это несущественно, но при повышенных требованиях к ровности стены нужно уточнять паспортные данные конкретного производителя.

Совместимость элементов и доступность запчастей

Совместимость инвентарных систем «Гамма» с оригинальными элементами Peri Trio обеспечивается на уровне замков и тяжей DW15: щиты можно стыковать в смешанных комплектах. Это важно для компаний, у которых на складе остался парк оригинальных панелей. Элементы Framax Doka и российские крупнощитовые системы типа «Дока» (профиль Framax) совместимы в части тяжей и анкерных стержней диаметром 20 мм. Собственные замки и соединители между собой, как правило, несовместимы — каждый производитель использует свои геометрические решения.

Доступность запчастей — это принципиальное преимущество отечественных систем. Фанеру, замки, тяжи, подкосы, консоли к системам «Гамма», МСК, МЕКОС можно получить со склада в Москве в течение 1–2 рабочих дней. Оригинальные комплектующие Doka и Peri сейчас доступны только через параллельный импорт, сроки поставки составляют от 3 до 8 недель, цены выросли в 2–4 раза по сравнению с 2021 годом.

Стоимость аренды и покупки

Покупка нового комплекта Peri Trio или Doka Framax через параллельный импорт обходится в 2,5–4 раза дороже аналогичного российского комплекта. Цена нового щита «Гамма» 300x60 см — около 4 000–6 000 рублей против 14 000–20 000 рублей за оригинальный щит Peri. Разница в стоимости полного комплекта на объект с площадью опалубки 2 000 м² может достигать 10–15 млн рублей. При многократном использовании разрыв сглаживается, но срок окупаемости у российских систем значительно короче.

Рамная и щитовая опалубка: типы и применение

Щитовая опалубка — довольно широкое понятие, внутри которого выделяют мелкощитовую (масса щита до 50 кг, ручной монтаж, для малых объёмов и нестандартных форм) и крупнощитовую (масса панели от 70 до 175 кг, кран обязателен, для больших плоских стен).

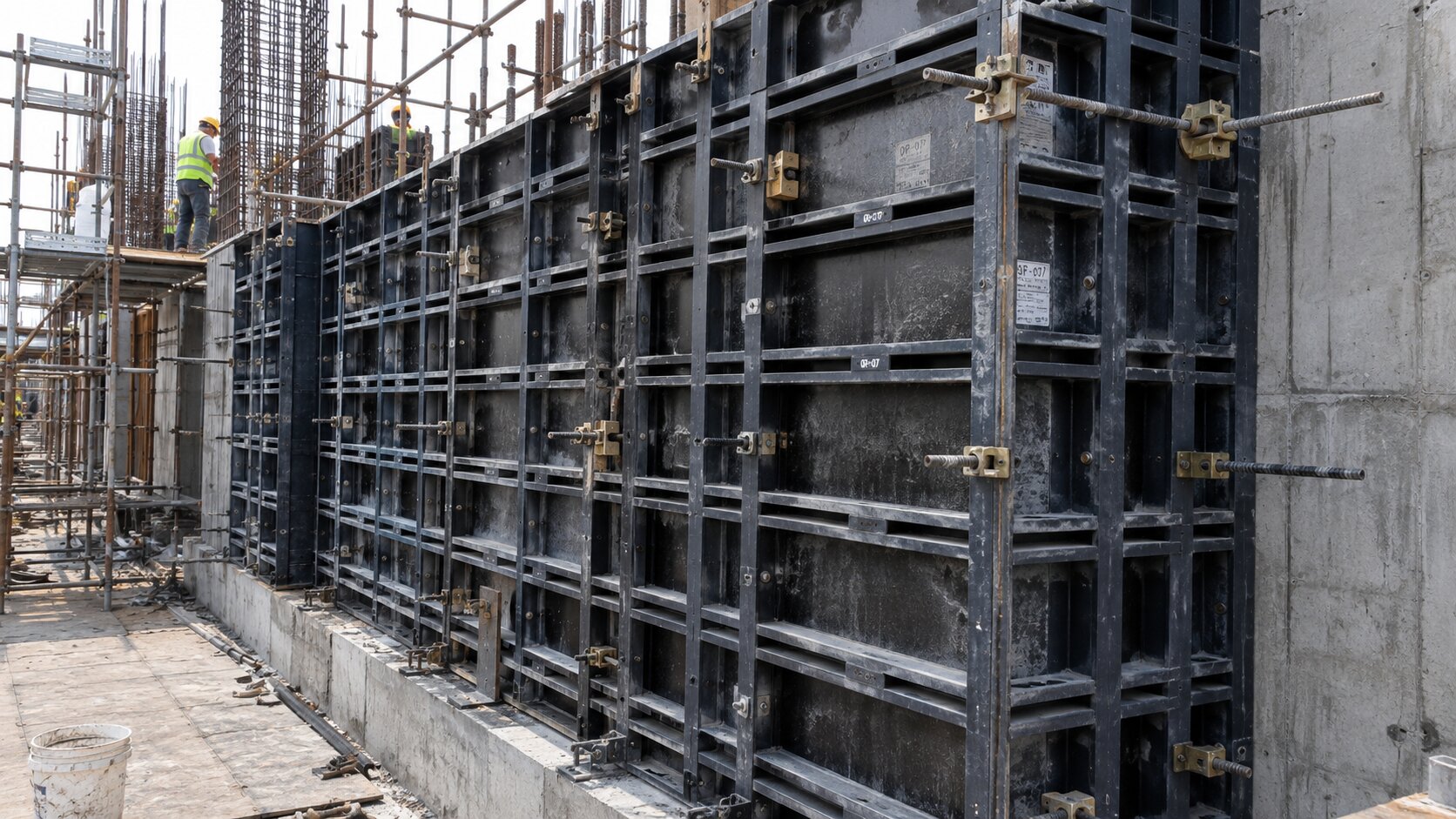

Рамная опалубка — подвид щитовой, в котором несущий элемент палубы интегрирован в жёсткую металлическую раму. Именно к этому классу относятся Doka Frami, Peri Trio и их российские аналоги. Рамно-щитовая опалубка обеспечивает жёсткость и геометрию без дополнительных балок, что ускоряет монтаж. Металлическая опалубка этого типа применяется в монолитном строительстве для стен, колонн, лифтовых шахт и фундаментов.

Для перекрытий используются иные системы, например, горизонтальные щиты или фанерные листы, опирающиеся на балочные стойки. Рамная опалубка перекрытий на основе объёмных рам (тип CupLock) перекрывает высоты от 1,2 до 15 м. Пери мультифлекс относится к этой же категории — система для горизонтальных конструкций на алюминиевых балках. Российские производители выпускают аналоги в виде стоечно-балочных систем с телескопическими опорами.

Логика выбора типа по задаче выглядит следующим образом.

• Монолитные стены стандартной высоты до 3,3 м при больших объёмах — крупнощитовая рамная опалубка стен (тип «Гамма», МСК) с кран-монтажом.
• Стены сложной конфигурации, радиусные участки, небольшие объёмы — мелкощитовая рамная опалубка (тип Frami) с ручным монтажом.
• Колонны прямоугольного и квадратного сечения от 200x200 до 1000x1000 мм — специализированные щиты для колонн или сборка из линейных щитов крупнощитовой системы.
• Лифтовые шахты и замкнутые контуры — подъёмно-переставные или угловые комплекты в составе крупнощитовой системы.
• Перекрытия — стоечно-балочные системы или объёмные рамные леса.

Инвентарная крупнощитовая опалубка рассчитана на многократную эксплуатацию в рамках одного или нескольких объектов. Разборно-переставная крупнощитовая опалубка отличается от стационарных форм именно этой характеристикой: полный демонтаж, перебазирование, повторная сборка под другую конфигурацию — без потери несущей способности.

Аренда опалубки как альтернатива покупке импортных систем

Экономическая логика покупки полного комплекта крупнощитовой опалубки обоснована при объёме монолитных работ от 15 000–20 000 м² стен за срок эксплуатации системы. При меньших объёмах аренда всегда выгоднее, поскольку не нужно вкладывать деньги в актив, который простаивает между объектами, платить за хранение и нести расходы на текущий ремонт.

Аренда стальной крупнощитовой опалубки в Москве составляет от 500 до 800 рублей за м² в месяц. Для сравнения: полный комплект новых щитов «Гамма» на 500 м² опалубки стен обойдётся в 5–8 млн рублей, тогда как аренда аналогичного комплекта на 3 месяца — 750 000–1 200 000 рублей. Если объект завершается за квартал, окупаемость собственного парка не наступит никогда.

Компания «Статика-С» предоставляет в аренду крупнощитовую и рамную опалубку систем «Гамма» и МЕКОС в Москве и Санкт-Петербурге. Отгрузка в день заказа, бесплатный инженерный расчёт раскладки, замена повреждённых элементов без простоя на объекте, отсутствие фиксированного срока аренды. Аренда крупнощитовой опалубки стен с комплектующими от 440 рублей м²/месяц.

Аренда рамной опалубки перекрытий — отдельное направление, востребованное при строительстве жилых комплексов с высотой этажа 3,0–4,5 м. Телескопические стойки, фанера, двутавровые деревянные балки длиной от 2 до 6 м — всё это доступно в едином парке без поиска разных поставщиков.

Заключение

По совокупности технических параметров российские аналоги Doka Frami и Peri Trio полностью решают задачи монолитного строительства: несущая способность до 90 кН/м², оборачиваемость до 400 циклов, совместимость с европейскими тяжами и угловыми элементами там, где на объекте остался смешанный парк. Разрыв в качестве фанеры между лучшими отечественными производителями и Xlife на практике нивелируется при соблюдении режима смазки и ухода.

Там, где действительно остаётся нюанс — это допуски на размеры замков у отдельных производителей и жёсткость щита на больших плоскостях. Задача решается выбором надёжного поставщика: систем «Гамма», МСК, МЕКОС с подтверждёнными техническими паспортами по ГОСТ Р 59936-2021.

Для большинства строительных организаций оптимальная схема сегодня — аренда крупнощитовой или рамной опалубки отечественного производства под конкретный объект. Это снимает вопрос хранения, замораживания оборотных средств и зависимости от нестабильных поставок импортных запчастей. Если ваш проект предполагает монолитные стены, колонны или перекрытия — узнайте об условиях аренды на нашем сайте!
