Распалубка монолитных конструкций: порядок снятия опалубки со стен, колонн и перекрытий

Распалубка завершает цикл бетонирования захватки и определяет, когда щиты, балки и стойки освободятся для следующего участка. Чем дольше она длится, тем больше комплектов требуется на объекте одновременно. Допустимые сроки и требуемая прочность бетона приведены в отдельной статье о сроках распалубки по конструкциям и температуре.

Что такое распалубка и чем она отличается от демонтажа и разборки опалубки

В строительстве распалубкой называют снятие щитов, палубы и поддерживающих элементов с забетонированной конструкции после того, как бетон набрал распалубочную прочность. На каждой захватке работы повторяются в одной последовательности, от монтажа щитов и арматуры до распалубки конструкций и перестановки комплекта на соседний участок, поэтому задержка на последнем этапе сдвигает начало следующей захватки.

Снятие опалубки и демонтаж опалубки обозначают одну и ту же операцию. Слово «демонтаж» используется в Правилах по охране труда при работе на высоте, а в технической части сметных норм ГЭСН 81-02-06-2022 та же работа названа разборкой. На строительной площадке под разборкой опалубки понимают также следующий этап, когда снятые элементы очищают, сортируют по маркам и готовят к перевозке или повторному монтажу.

Кто разрешает демонтаж опалубки и какие нормы действуют

Порядок допуска к этой работе определяет п. 272 Правил по охране труда при работе на высоте, утвержденных приказом Минтруда России от 16.11.2020 № 782н. Пункт прямо указывает, с чьего разрешения должен осуществляться демонтаж опалубки, и называет ответственного производителя работ. Тот же пункт обязывает выполнять во время снятия опалубки мероприятия, предотвращающие травмирование работающих.

Технологию распалубки определяет проект производства работ (ППР). Согласно п. 7.6 ГОСТ 34329-2017 «Опалубка. Общие технические условия» монтаж и демонтаж выполняют по ППР, в котором должны быть указаны схема сборки, технология монтажа и демонтажа и несущая способность элементов. Распалубка бетонных конструкций допускается после того, как бетон наберет минимальную прочность по таблице 5.11 СП 70.13330.2012. Для незагруженных горизонтальных поверхностей пролетом до 6 м она составляет 70 % проектной. Остальные требования СП к демонтажу опалубки рассмотрены в статье о сроках распалубки.

Порядок получения разрешения на объекте

Допуск к распалубке дает лицо, которое организация назначила ответственным производителем работ, как правило прораб или мастер участка. Это требование одинаково для стен, колонн и перекрытий, поэтому на всем объекте заранее известно, кем выдается разрешение на демонтаж опалубки. Перед выдачей разрешения производитель работ сверяет фактическую прочность бетона, определенную по испытаниям контрольных образцов или неразрушающим методом, с требованиями ППР и проверяет ограждение опасной зоны.

Как правильно снимать опалубку: общий порядок

Для всех типов конструкций действует единый принцип, согласно которому вспомогательные элементы демонтируют раньше несущих. Ответ на вопрос, как правильно снимать опалубку на конкретном объекте, содержится в ППР и в инструкции производителя опалубки, однако базовые операции у большинства систем совпадают.

1. Снятие опалубки после бетонирования начинают с отсекателей, торцевых и бортовых щитов, которые не воспринимают нагрузку от бетона.
2. Ослабляют и извлекают стяжные винты, снимают замки, хомуты и подкосы в порядке, обратном монтажу.
3. Щит отрывают от бетона домкратом или распалубочным винтом и только после этого стропят. Технологическая карта ЦНИИОМТП на возведение монолитных конструкций жилых и общественных зданий в крупнощитовой опалубке (п. 2.12) запрещает использовать для отрыва щитов кран.
4. Элементы опускают на перекрытие или в контейнер, сбрасывать их с высоты запрещено.
5. Снятые щиты очищают, смазывают палубу и винтовые соединения, поврежденные откладывают в ремонт.

При такой разборке опалубки кромки щитов и поверхность бетона сохраняются без повреждений. Удары кувалдой по палубе и рывок краном оставляют сколы на бетоне и деформируют щит, который после этого выбывает из оборота.

Распалубка стен, колонн и фундаментов

Вертикальная опалубка освобождается раньше горизонтальной, так как боковые щиты не воспринимают собственный вес конструкции. Пока плита набирает прочность, стеновой комплект может отработать несколько захваток.

Демонтаж опалубки стен

Крупнощитовую систему переставляют краном, поскольку средний вес квадратного метра щита составляет от 50 до 60 кг. Сначала снимают торцевые щиты и стяжки, затем щит отжимают от стены и только потом поднимают. Внутренний контур лифтовых шахт и лестничных клеток собирают на распалубочных углах. После поворота винтовой пары угол сжимается, щиты отходят от бетона на несколько сантиметров, и внутренний блок поднимают краном целиком.

Мелкощитовую систему разбирают вручную, так как масса ее элемента по ГОСТ 23477-79 не превышает 50 кг. Демонтаж опалубки стен из мелкого щита выполняют без крана, что удобно на стесненных участках.

Снятие опалубки колонн

Сначала снимают подкосы и замки, затем раскрывают щиты. Для колонн высотой от 3 до 6 м компания предлагает в аренду съемные щиты, которые монтируют в два яруса. При перестановке короб разъединяют на две части и переносят краном на следующую захватку. Щиты отводят от бетона равномерно по всей высоте.

Демонтаж опалубки фундамента

У ростверков и ленточных конструкций нулевого цикла боковые щиты снимают в той же последовательности, что и стеновые. Демонтаж опалубки фундамента на одной захватке обычно совмещают с монтажом на следующей. Перед обратной засыпкой грани осматривают и заделывают отверстия от стяжек.

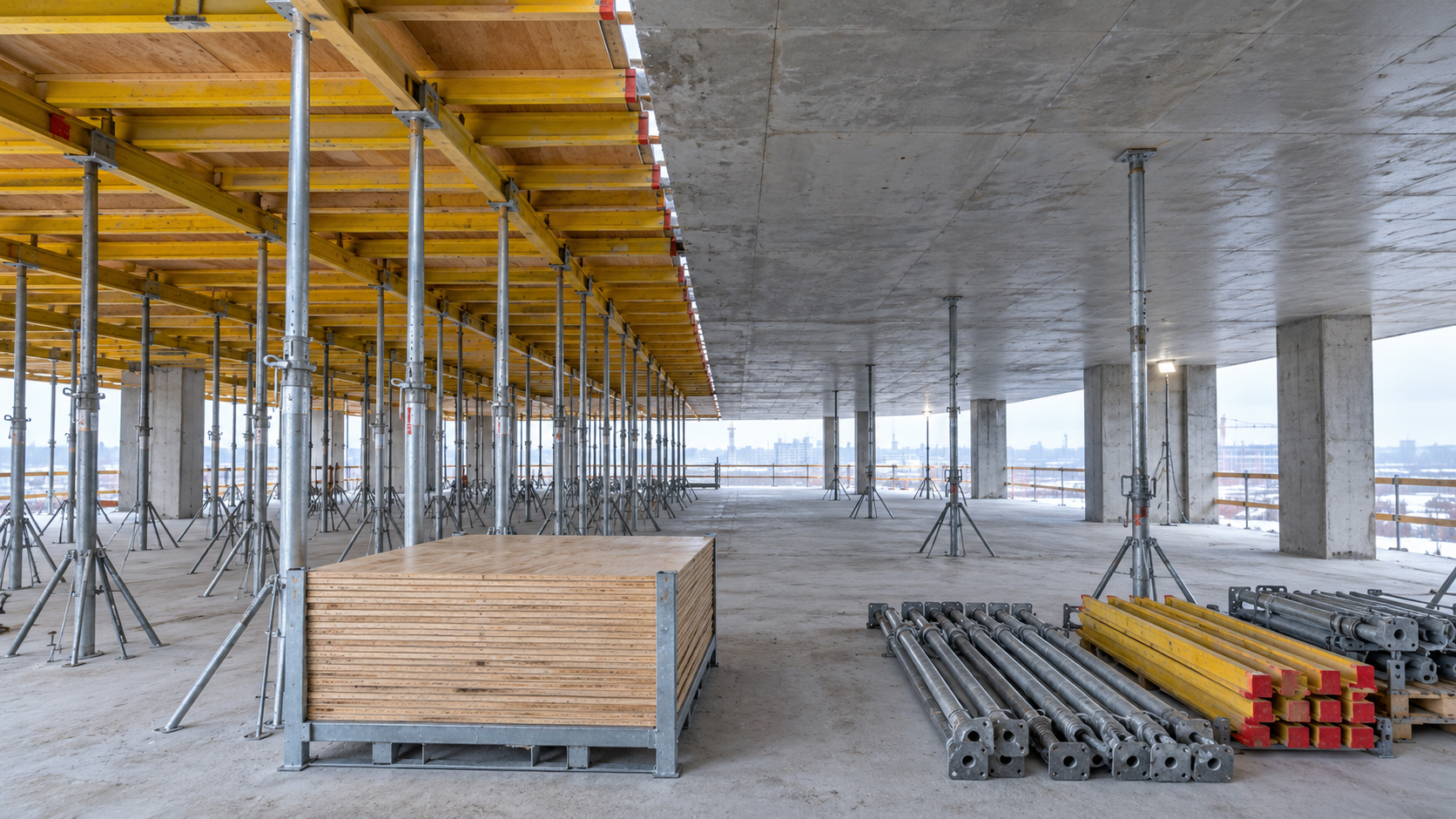

Демонтаж опалубки перекрытия

Плита опирается на палубу, балки и стойки, поэтому требования к последовательности здесь строже, чем у стен. Сначала демонтируют бортовую опалубку и отсекатели. Затем палубу опускают на несколько сантиметров винтовой регулировкой стоек или падающей головкой, в результате фанера отходит от бетона. Освободившиеся листы и балки снимают с монтажных площадок, затем убирают стойки, треноги и унивилки.

При больших пролетах демонтаж опалубки перекрытия ведут от середины плиты к краям. В руководстве Doka к системе Dokaflex это требование названо обязательным. Если плита набрала прочность, достаточную только для восприятия собственного веса, часть стоек оставляют под ней по схеме из ППР. Основная часть простоя комплекта приходится на выдерживание бетона, сократить ее позволяет переопирание.

Переопирание плиты перекрытия: зачем ставят стойки после распалубки

Этот прием дает возможность освободить на захватке палубу и балки раньше, чем плита наберет полную прочность. Комплект опалубки снимают, а плиту поддерживают отдельными стойками переопирания до набора прочности или до момента, когда она сможет воспринять нагрузку от бетонирования вышележащего этажа.

Руководство Doka указывает, что если стойки опалубки продолжают нести собственный вес плиты, то при бетонировании следующего этажа нагрузка на них удваивается. Стойки переопирания после бетонирования перекрытия устанавливают заново, и они распределяют нагрузку от свежего бетона между новой плитой и плитой нижнего этажа. Для Dokaflex производитель приводит ориентир от 0,4 до 0,8 стойки переопирания на одну стойку опалубки в зависимости от жесткости нижнего перекрытия. Окончательное число стоек, их шаг и количество ярусов определяет расчет в ППР.

Специальная система переопирания требуется не всегда. Переопирание плиты перекрытия обычно выполняют теми же телескопическими стойками, что применяются в опалубке перекрытий, поэтому их количество в заявке рассчитывают с запасом.

Оборачиваемость опалубки: как порядок распалубки влияет на число комплектов

Под оборотом понимают один полный цикл монтажа, бетонирования и снятия. ГОСТ 34329-2017 задает норму оборачиваемости опалубки как минимальное число оборотов для каждого класса, отдельно для формообразующих элементов и для поддерживающих и несущих. Значения таблицы 2 стандарта для 1-го и 2-го классов приведены ниже.

• Крупнощитовая опалубка со стальной палубой рассчитана не менее чем на 300 и 200 оборотов, несущие элементы на 400 и 250.
• Мелкощитовая опалубка со стальной палубой рассчитана не менее чем на 200 и 100 оборотов, несущие элементы на 250 и 150.
• Фанерная палуба крупнощитовой опалубки стен рассчитана не менее чем на 80 и 60 оборотов.
• Фанерная палуба мелкощитовой опалубки рассчитана не менее чем на 60 и 30 оборотов на стенах и на 20 и 10 на перекрытиях.

На перекрытиях оборачиваемость мелкощитовой опалубки с фанерной палубой в десять раз ниже, чем у аналогичной системы со стальной палубой. У щитов со стальным каркасом первой изнашивается палуба. Фактическая оборачиваемость опалубки из ламинированной фанеры зависит от очистки и смазки после каждого цикла и от того, насколько аккуратно щиты отрывают от бетона.

Коэффициент оборачиваемости опалубки показывает, сколько раз один комплект будет использован на захватках за весь период работ. Оборачиваемость опалубки в смете учитывают через амортизацию, однако по п. 1.6.17 технической части ГЭСН 81-02-06-2022 при аренде многооборотной опалубки амортизация не учитывается, а арендные платежи определяют отдельно по проекту организации строительства.

Сильнее всего оборот замедляется в холодный период. При температуре воздуха ниже +5 °C бетон набирает прочность медленнее, и комплект дольше остается на захватке. Станция прогрева бетона КТПО-80 поддерживает требуемую температуру до набора критической прочности, указанной в проекте, поэтому щиты освобождаются раньше.

Что проверить после распалубки

Поверхность осматривают сразу, как только щиты сняты и открыт доступ ко всем граням. К типовым дефектам бетона после снятия опалубки относятся раковины, сколы углов и ребер, наплывы на стыках щитов и отклонения от вертикали. Сколы возникают при слишком ранней распалубке или резком отрыве щита. Налипание бетона на палубу указывает на недостаточную смазку. Отверстия от стяжек закрывают пробками или заделывают раствором.

Заключение

Технологию распалубки задает ППР, а разрешение на снятие опалубки дает ответственный производитель работ. Опалубка стен и колонн освобождается быстрее, а на перекрытиях переопирание сокращает простой палубы и балок. Специалисты компании рассчитают состав комплекта и число оборотов по чертежам и графику бетонирования.
