Журнал прогрева бетона на КТПТО-80: образец заполнения и контроль температуры

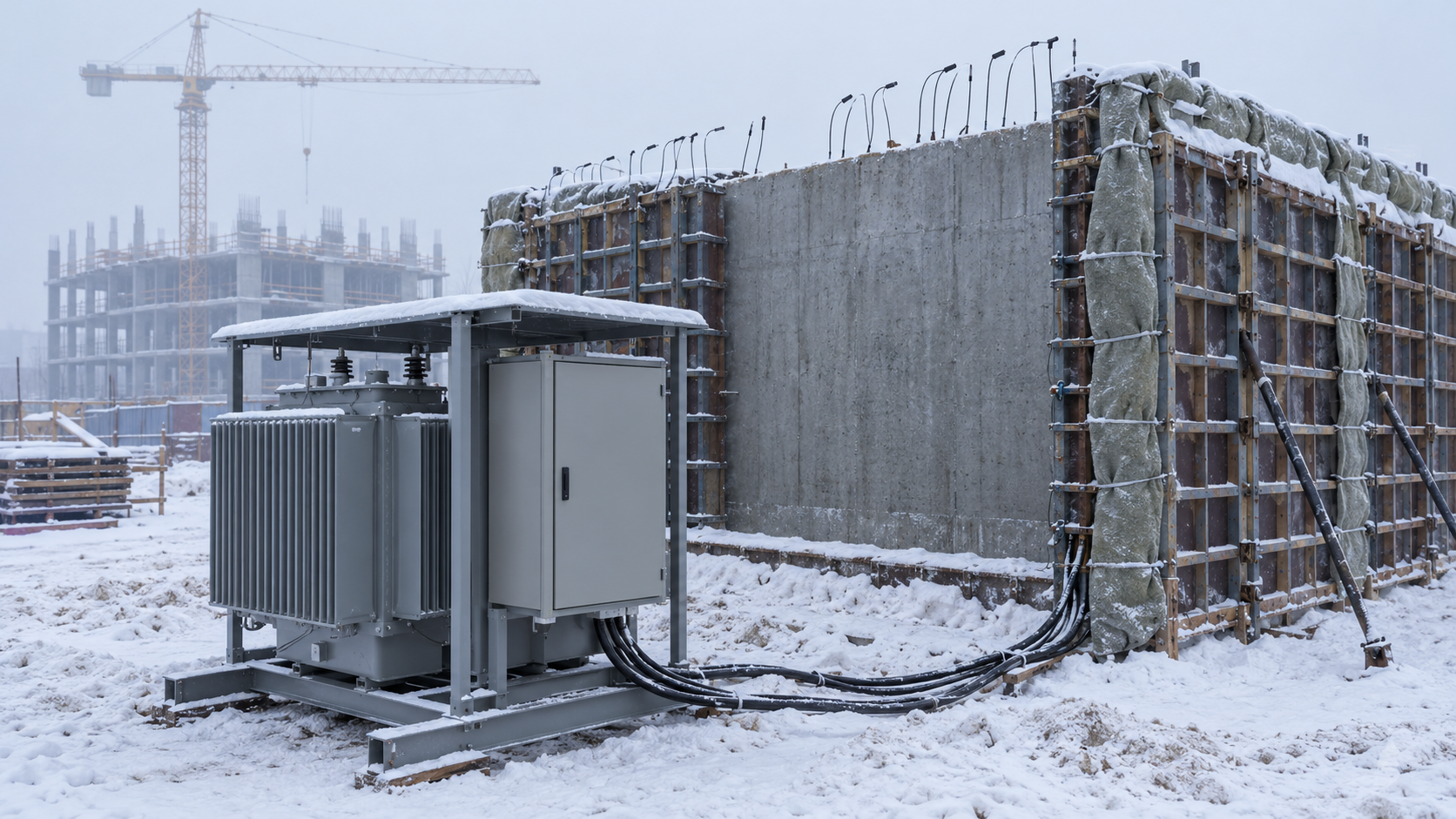

Когда среднесуточная температура наружного воздуха опускается ниже 5 °C, СП 70.13330.2012 требует вести журнал контроля температуры бетона. Испытания контрольных образцов показывают фактическую прочность, однако по ним нельзя установить, перегревали ли конструкцию и не поднимали ли температуру быстрее допустимого. Эти сведения фиксирует только журнал. Ниже на примере стены, которую прогревают от станции КТПТО-80, показано, как правильно заполнять журнал прогрева бетона.

Что такое журнал прогрева бетона и зачем его вести

Документ отражает температуру конструкции за весь период твердения, от укладки смеси до окончания выдерживания. В нормативной документации он называется журналом контроля температуры бетона, на объектах также используется название журнал контроля прогрева бетона.

Требования к журналу контроля температуры бетона по СП 70.13330.2012 приведены в разделе о бетонных работах при отрицательных температурах. Замеры проводят в наиболее и наименее прогреваемых частях конструкции, а схему точек и перечень приборов указывают в технологической карте или ППР. Графы сдачи и приемки смены заполняют лица, ответственные за прогрев. По типовой технологической карте ПКТИпромстроя на электродный прогрев операционный контроль ведут прорабы и мастера с участием энергетиков.

Записи сверяют с таблицей 5.7 того же свода правил. Температура бетона при тепловой обработке определяется расчетом и не должна превышать 80 °C для портландцемента и 90 °C для шлакопортландцемента, а допустимая скорость ее подъема зависит от модуля поверхности конструкции. Выбор режима прогрева подробно разобран в статье о методах зимнего бетонирования.

Как организовать контроль прогрева бетона на объекте

Трубки для температурных скважин устанавливают в опалубке до бетонирования. Типовая карта ПКТИпромстроя для электродного прогрева рекомендует не менее одной точки замера на каждые 3 м³ бетона, 6 м длины конструкции, 50 м² перекрытия или 40 м² подготовки полов. Часть скважин располагают в средней зоне конструкции, часть у углов и торцов, чтобы журнал отражал разброс температур.

При электропрогреве СП 70.13330.2012 требует измерять температуру бетона каждый час в первые 3 часа, затем каждые 2 часа. При других способах прогрева первые 8 часов замеры выполняют через 2 часа, следующие 16 часов через 4 часа, в дальнейшем не реже трех раз в сутки. В таблице П.2 свода правил прогрев греющим проводом отнесен к электрообогреву, поэтому для станции с проводом ПНСВ периодичность замеров обязательно указывают в ППР. Контроль прогрева бетона ведут с этой периодичностью, в том числе в ночные смены.

В журнал также вносят ступень напряжения и ток нагрузки станции КТПТО-80. Выходное напряжение переключается в пять ступеней, от 55 до 95 В. Номинальный ток составляет 580 А на ступенях 55, 65 и 75 В, 530 А на ступени 85 В и 487 А на ступени 95 В. Ток нагрузки измеряют токовыми клещами. Технологическая карта ПКТИпромстроя предписывает контролировать силу тока и напряжение каждый час в первые три часа прогрева, затем не реже двух раз в смену.

Глубинные и поверхностные скважины для контроля температуры бетона

Слой бетона у опалубки остывает быстрее, а внутренние зоны при прогреве нагреваются сильнее. По этой причине поверхностные скважины устраивают в прилегающем к опалубке слое, а глубинные скважины для контроля температуры бетона доводят до средней части сечения. В конструкциях с модулем поверхности менее 3 предусматривают оба типа скважин, их глубину и расположение указывают на схеме в ППР.

Скважину, как правило, формируют металлической трубкой с запаянным дном, которую оставляют в бетоне. Перед замером в трубку наливают немного минерального масла и опускают технический термометр, выдерживая его не менее 3 минут, затем скважину плотно закрывают пробкой. Номер каждой скважины наносят на опалубку и на схему в ППР. На крупных захватках применяют многоканальные системы. Например, прибор контроля прогрева бетона «Терем-3.2» состоит из регистрирующего блока и измерительных модулей на 8, 16 или 48 каналов, а датчиками служат термопарные провода, оставленные в бетоне.

Как правильно заполнять журнал прогрева бетона

Вводную часть заполняют один раз для каждой конструкции. В ней указывают объект, захватку, класс бетона и вид цемента, объем укладки, способ прогрева, количество станций, марку греющего провода и лист ППР со схемой скважин. Вид цемента необходим для проверки предельной температуры, поскольку у портландцемента она на 10 °C ниже, чем у шлакопортландцемента.

Каждая строка соответствует одному замеру. В нее вносят дату и время, температуру наружного воздуха, показания по каждой скважине, ступень напряжения, ток и подпись исполнителя. Переключение ступени напряжения отмечают в строке соответствующего замера, по этой отметке проверяющий видит, чем вызвано изменение скорости подъема температуры. При передаче смены ответственные за прогрев расписываются в графах сдачи и приемки, как того требует СП 70.13330.2012.

Даже при наличии образца журнала прогрева бетона в заполненных журналах встречаются типичные недочеты.

• пропущенные ночные замеры, без которых невозможно подтвердить скорость подъема и остывания;
• совпадающие показания по всем скважинам;
• записи, внесенные задним числом сразу за несколько смен;
• расхождения с ППР по температуре бетона или ступени напряжения.

Образец заполнения журнала прогрева бетона на КТПТО-80

Стену толщиной 200 мм из бетона на портландцементе прогревают проводом ПНСВ от одной станции. В таблице приведен пример заполнения журнала прогрева бетона за первые 11 часов. Модуль поверхности такой стены составляет около 10, поэтому скорость подъема температуры в примере не превышает 10 °C в час. Скважина 1 расположена в середине стены, скважина 2 у угла. Первые 3 часа замеры выполняют ежечасно, затем каждые 2 часа, что соответствует более частому из графиков СП 70.13330.2012.

В середине стены температура поднимается на 7 °C в час, у угла скорость подъема ниже. При температуре около 35 °C ступень напряжения снизили до 55 В, после чего бетон вышел на изотермическую выдержку при 45 °C. Значения в таблице условные, режим прогрева реальной конструкции определяет ППР.

Температурный лист прогрева бетона: чем отличается от журнала

Обязательным документом по своду правил остается журнал контроля температуры. Температурный лист прогрева бетона, как правило, предусматривают в ППР или во внутреннем регламенте подрядчика. Лист заполняют по одной конструкции непосредственно у места замеров, а в конце смены данные переносят в журнал. Такой порядок удобен, когда прогрев ведется одновременно на нескольких захватках.

Пример заполнения температурного листа прогрева бетона отличается от журнала прежде всего вводной частью, где указаны одна конструкция и номера ее скважин. В конце листа фиксируют время окончания прогрева и начала остывания, по этим записям проверяют скорость остывания бетона.

Скачать бланк журнала контроля температуры прогрева бетона

Файл содержит два бланка в формате Word. Первый представляет собой журнал с графами из приведенного образца, второй рассчитан на температурный лист для одной конструкции. Набор граф можно дополнить по требованиям ППР, сохранив порядок основных. Бланк журнала контроля температуры бетона рекомендуется скачать и распечатать до начала прогрева, чтобы заранее внести во вводную часть схему скважин.

Заключение

Журнал контроля прогрева бетона подтверждает, что конструкция твердела в режиме, предусмотренном ППР, поэтому записи о ступени напряжения и токе должны соответствовать фактической работе станции. Компания «Статика-С» предоставляет станцию прогрева бетона КТПТО-80 в аренду по цене 1 200 ₽ в сутки. Провод, доставка и пусконаладочные работы оплачиваются отдельно. По заказу на объект выезжает наладчик, который устанавливает режим напряжения и подключает провода прогрева. Количество станций и расход провода специалист рассчитает по объему бетонирования и температуре на площадке.
