Фанера для опалубки: какая толщина и размер нужны для стен, перекрытий и фундамента

От чего зависит толщина фанеры для опалубки

Толщина ламинированной фанеры для опалубки определяется двумя величинами: боковым давлением бетонной смеси и расстоянием между опорами палубы. Чем реже стоят балки перекрытия или ребра стенового щита, тем больше пролет и тем толще нужен лист, чтобы уложиться в допустимый прогиб.

Давление считают по разделу 7.3 СП 371.1325800.2017, массу смеси принимают по пункту 7.2.2, для тяжелого бетона это 2500 кг/м³. При наружных вибраторах эпюру принимают гидростатической, при послойной укладке с внутренними в расчет входят скорость бетонирования, подвижность смеси и ее температура. Коэффициент подвижности К1 принимает значения от 0,8 (осадка конуса до 2 см) до 1,2 (осадка 8 см и более), температурный коэффициент К2 составляет от 1,15 при 5–10 °С до 0,85 при температуре выше 25 °С. Одна и та же стена на литой смеси в прохладную погоду нагружает палубу заметно сильнее, чем на жесткой смеси летом.

Предельный прогиб задан пунктом 6.1.5 ГОСТ 34329-2017 и зависит от положения конструкции и класса опалубки. Для вертикальных элементов это 1/400 пролета у 1-го класса и 1/300 у 2-го, для горизонтальных 1/500 и 1/400 соответственно. Норму для перекрытий часто путают со стеновой, хотя значение 1/400 описывает стены 1-го класса, а перекрытия того же класса считают по 1/500.

Ходовые толщины: 18, 20, 21 и 25 мм

Ряд номинальных толщин облицованной фанеры задан таблицей 2 ГОСТ Р 53920-2010: 6,5, 9, 12, 15, 18, 21, 24, 27 и 30 мм. Фанера 18 мм для опалубки стала стандартом де-факто: опалубочная фанера 18 мм используется и в стеновых щитах, и в настиле перекрытий. Толщина фанеры для опалубки бетона в 21 мм оправдана при увеличенном пролете и высоких требованиях к лицевой поверхности, а фанеру от 24 мм применяют под тяжелые нагрузки.

Толщин 20 и 25 мм в ряду ГОСТ нет. Ламинированная фанера для опалубки 20 мм и фанера опалубочная 25 мм выпускаются по техническим условиям производителя, и ссылки на ГОСТ Р 53920-2010 в паспорте такого листа не будет.

Конкретная толщина фанеры для щита опалубки определяется расчетом палубы на изгиб и прогиб. Таблицы вида «18 мм держит шаг 600 мм, 21 мм держит 1200 мм», которые ходят по отраслевым блогам, ни на один норматив не опираются и расходятся с расчетами самих производителей опалубочных систем. В типовой раскладке PERI MULTIFLEX для перекрытия толщиной 200 мм фанера 21 мм идет с шагом поперечных балок 625 мм под ширину листа, то есть вдвое чаще, чем обещает такая таблица. Методика подбора шага балок и стоек разобрана отдельно в материале про расчет стоек и балок для опалубки перекрытий.

Размеры листа: 1220×2440 и 1500×3000

Размеры фанеры для опалубки заданы таблицей 1 ГОСТ Р 53920-2010: единый ряд от 1200 до 3050 мм, а разделение на ширину и длину идет уже от практики. Размеры ламинированной фанеры для опалубки укладываются в этот ряд, из него на практике также встречаются форматы 1250×2500 и 1525×3050 мм, но основной выбор идет между двумя форматами.

Размеры опалубочной фанеры влияют прежде всего на число стыков. Ламинированная фанера для опалубки 3000×1500×18 мм закрывает 4,5 м² одним листом против 2,98 м² у формата 1220×2440, и на щите высотой 3 м у второго появляется поперечный шов. Каждый стык оставляет след на бетоне и становится путем утечки цементного молока, поэтому на лицевых конструкциях крупный формат выигрывает.

Ограничивающим фактором становится вес: лист фанеры для опалубки 1500×3000 при толщине 18 мм весит порядка 52–57 кг, и вручную его не переставить. Фанера ламинированная для опалубки 18 мм в формате 1220×2440 весит около 35 кг и переносится двумя рабочими, что удобно на объектах без крана и при частой перестановке щитов.

Влагостойкость и ламинирование

ГОСТ Р 53920-2010 описывает материал как березовую фанеру повышенной водостойкости, облицованную пленкой на основе термореактивных полимеров. Рыночные формулировки «влагостойкая опалубочная фанера» и «водостойкая фанера для опалубки» указывают на одно свойство, хотя такой пары терминов в стандарте нет. Фанера влагостойкая для опалубки работает в щелочной среде свежего бетона, и стойкость облицовки к пару, щелочи и цементу стандарт нормирует отдельным пунктом.

Марку задает вид облицовки, и из пяти марок стандарта в опалубке практически применяются две: ФОБ-F/F гладкая с обеих сторон и ФОБ-F/W гладкая с одной и сетчатая с другой. Здесь стоит развеять частое заблуждение: сетчатая сторона предназначена для настилов строительных лесов и грузовых платформ, где нужна противоскользящая поверхность. В опалубке сетка работает наружной стороной щита, а в бетон всегда идет гладкая пленка.

Плотность пленки стандартом не нормируется, ее задает производитель. Фенольные пленки выпускаются в диапазоне 120–300 г/м², а для опалубки наиболее распространено значение 120 г/м². Фанера ламинированная влагостойкая для опалубки с более плотным покрытием лучше сопротивляется истиранию, но числовой зависимости «плотность пленки против числа оборотов» не публикует ни один производитель, и обещания конкретного ресурса по граммажу стоит проверять. Сорта, породы древесины и сравнение типов фанеры между собой разобраны в отдельном материале про виды фанеры для съемной опалубки.

Какая фанера нужна для стен, перекрытий, фундамента и колонн

Пункт 6.2.9 ГОСТ 34329-2017 требует для палубы опалубки 1-го и 2-го классов применять облицованную березовую фанеру, для 2-го класса допускается также комбинированная облицованная. Другие породы древесины, включая дуб, стандарт для палубы не предусматривает.

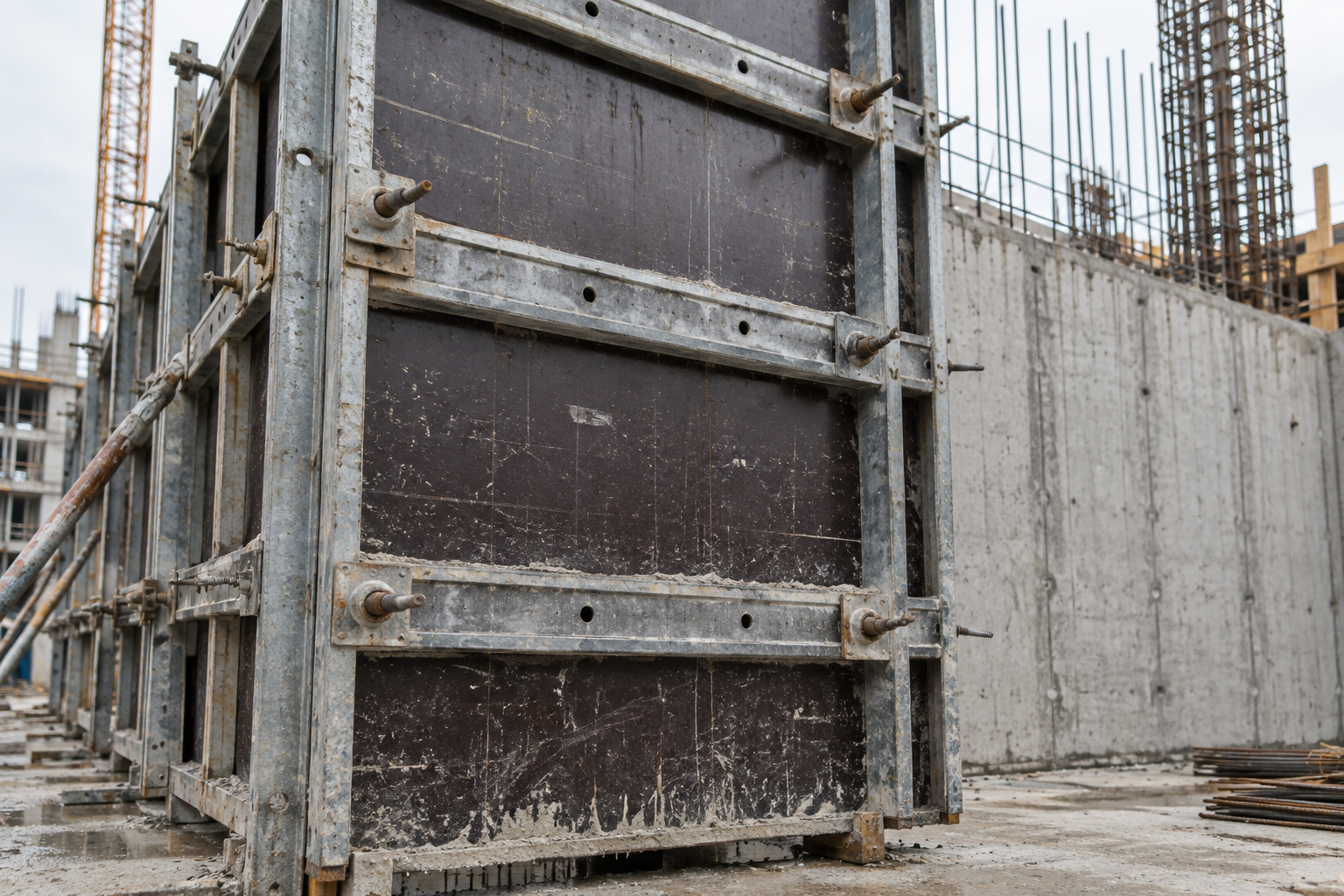

Опалубка из фанеры для стен собирается из листов 18 мм, на лицевых конструкциях и при разреженных ребрах щита переходят на 21 мм. Крупный формат здесь предпочтителен, поскольку убирает горизонтальный шов на видимой плоскости.

Фанера для опалубки перекрытий несет вертикальное давление бетона плюс нагрузку от людей и транспортных средств, которую пункт Д.1.4 ГОСТ 34329-2017 нормирует в 250 кгс/м². Фанера ламинированная влагостойкая для опалубки перекрытий берется 18 или 21 мм, шаг поперечных балок подбирают расчетом под выбранную толщину.

Опалубка из фанеры для фундамента часто собирается из листа меньшего сорта или бывшего в употреблении. Причина в числе заливок и классе опалубки, а расхожее объяснение про скрытую грунтом поверхность к делу отношения не имеет: фундаментная опалубка обычно относится ко 2-му или 3-му классу, где качество лицевой поверхности таблицей 1 ГОСТ 34329-2017 не нормируется. Толщина фанеры для опалубки фундамента при этом почти не снижается, рабочий диапазон остается 15–18 мм, экономят на сорте и износе листа.

Опалубка из фанеры для колонн требует точной геометрии по четырем граням, поэтому лист режут под размер сечения и стягивают хомутами. Опалубка из фанеры для армопояса собирается так же, только высота сечения меньше и нагрузка на палубу ниже.

Сколько циклов выдерживает палуба и когда ее менять

Оборачиваемость палубы нормирована: таблица 2 ГОСТ 34329-2017 задает минимальное число оборотов по типу опалубки и классу.

Значения для перекрытий заметно ниже значений для стен: у опалубки 1-го класса это 80 оборотов для крупнощитовой стеновой системы против 20 для мелкощитовой опалубки перекрытий, то есть в четыре раза меньше. Палуба перекрытия принимает нагрузку по всей плоскости, по ней ходят, на нее складывают арматуру, а распалубка идет с ударными воздействиями снизу. Оборачиваемость фанеры ламинированной для опалубки перекрытий расходуется быстрее, и планировать закупку по стеновым значениям ошибочно.

Заявления производителей о 50 и даже 100 оборотах относятся к идеальным условиям. Ресурс сокращают удары при распалубке, хранение под открытым небом, отсутствие смазки и незащищенные торцы, через которые влага заходит в шпон.

Лист выводят из работы при протертой до шпона пленке на лицевой площади, при расслоении по кромке или вздутии, при потере геометрии, когда щит перестает стыковаться без щели. Нормативного критерия выбраковки при этом нет, ведь ГОСТ 34329-2017 и СП 371.1325800.2017 регулируют проектирование, а не эксплуатацию. Ориентиром по ресурсу служит таблица 2, решение по конкретному листу принимают по состоянию пленки и кромок. Замена палубы на щите обходится дешевле покупки нового комплекта, на этом и строится услуга восстановления, описанная в материале про ремонт опалубки.

Вес, расход и документы поставщика

Вес листа фанеры для опалубки считают через плотность березовой фанеры 640–700 кг/м³ и объем листа. Для 1220×2440 при 18 мм выходит 34–37 кг, при 21 мм около 40–44 кг, для 1500×3000 при 18 мм 52–57 кг. Значения нужны на этапе логистики, от них зависит техника для разгрузки и допустимая нагрузка на перекрытие при складировании.

Вопрос, сколько листов фанеры для опалубки в пачке, единого ответа не имеет. Для 1500×3000 при 18 мм пачку чаще формируют из 22 листов, для 1220×2440 количество плавает, и надежнее смотреть объем и вес пачки у поставщика.

Расход фанеры для опалубки по ГЭСН посчитать не получится, и это стоит знать до того, как сметчик начнет искать норму. В сборнике ГЭСН 81-02-06 фанера фигурирует только на доборы опалубки, которые учитывают по проектным данным, и на мелкий ремонт в объеме до 10 % элементов, причем там заложена бакелизированная фанера, то есть другой материал. Нормы вида «столько-то квадратных метров на 100 м² опалубки» в сборнике нет, он построен на инвентарной опалубке как на комплекте. Реальную потребность считают через оборачиваемость по таблице 2 ГОСТ 34329-2017, разделив площадь палубы на нормативное число оборотов.

Сертификат на фанеру ламинированную для опалубки и паспорт на фанеру ламинированную для опалубки запрашиваются до отгрузки. В документах смотрят класс эмиссии формальдегида, он должен быть Е1 по пункту 4.3 ГОСТ Р 53920-2010, фактическую толщину с отклонением и разнотолщинностью, а также подтверждение стойкости облицовки к щелочной среде. Выпуск листа по техническим условиям в паспорте тоже виден, и требования к такому листу задает сам производитель.

Заключение

Выбор сводится к трем решениям. Толщина подбирается под расчетный пролет и допустимый прогиб, где 18 мм покрывает типовые задачи, а 21 мм нужен на разреженных опорах и лицевых поверхностях. Формат определяется способом перестановки щита. Плотность пленки и сорт задают число оборотов до замены.

Специалисты «Статика-С» рассчитают количество листов и раскрой фанеры под размеры ваших щитов, а при аренде комплекта опалубки палуба уже подобрана по толщине под тип конструкции.
